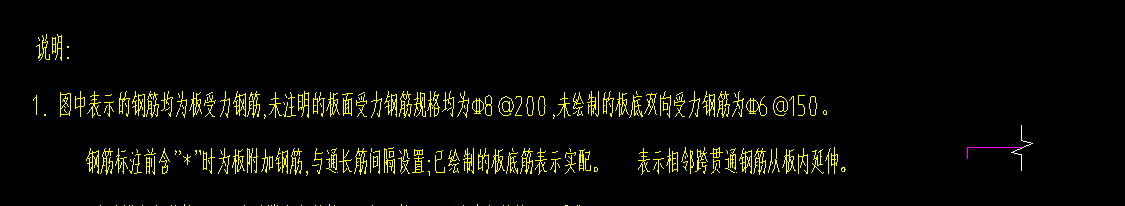

1、說明中未注明板受力筋C8@200，指的是圖中畫出的但未標注鋼筋級別直徑間距的負筋、跨板受力筋、面筋，按C8@200執行。已繪制的板底配筋實配表示圖中畫出的板底筋就按圖中的執行。圖中未畫出板底筋，都按C6@150執行，需要畫上。板面受力筋圖中未畫的，就不用畫了。

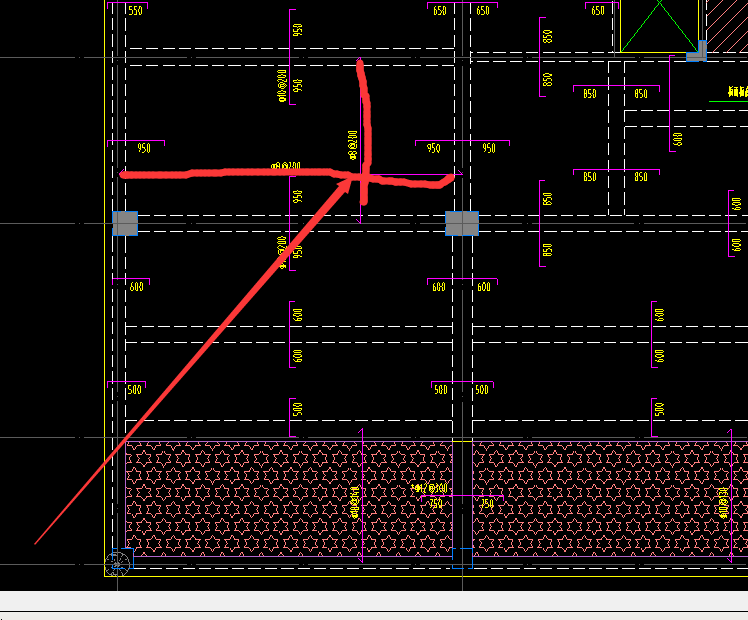

2、圖2右下角，畫出了Y向底筋，但X向底筋及面筋如何配置有待商榷。因?yàn)榭磮D你此區域板有標識了特別圖例，你查看下說明中是否有對此圖例的特別解釋?zhuān)摻钊绾闻渲谩Ｒ话銏D紙中出現這種特殊標識的，配筋在說明中會特別說明。

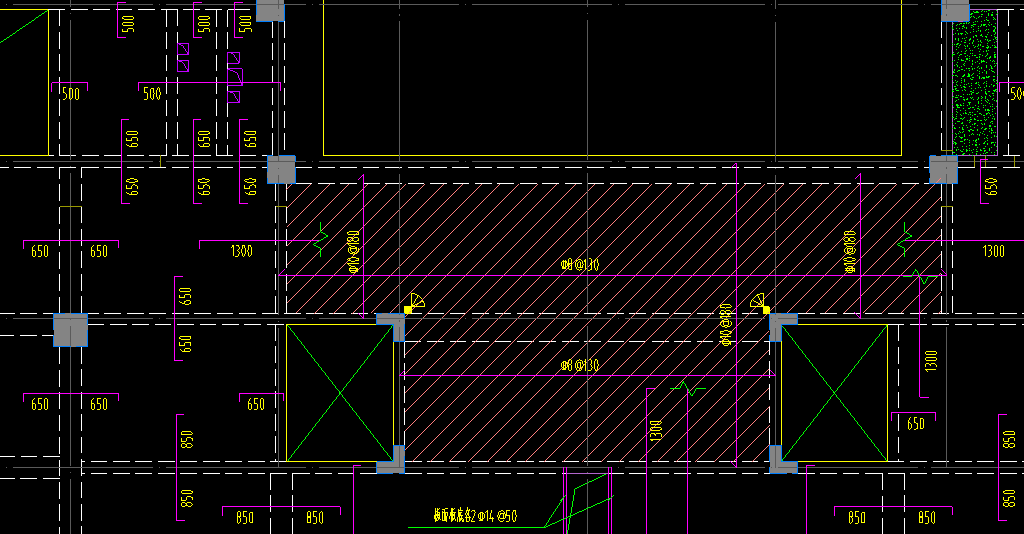

3、帶波浪線的那個圖例，相當于是跨板受力筋。拿你圖1舉例，上面左右X向的這兩個，其實就是一個，是連通的，在此塊板內通長，設計把中間那段省略了。Y向的2個，在板內通長布置到梁內錨固。
