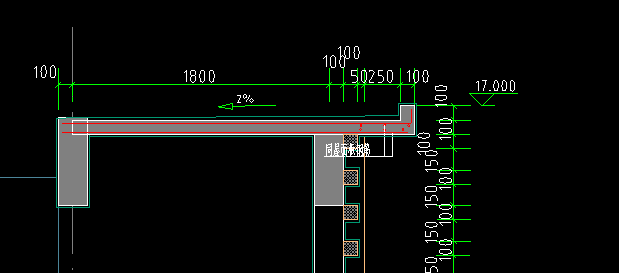

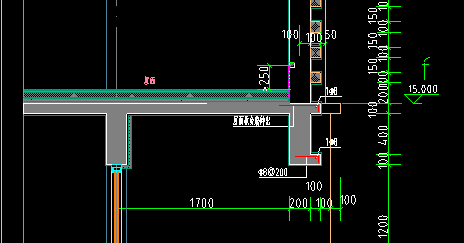

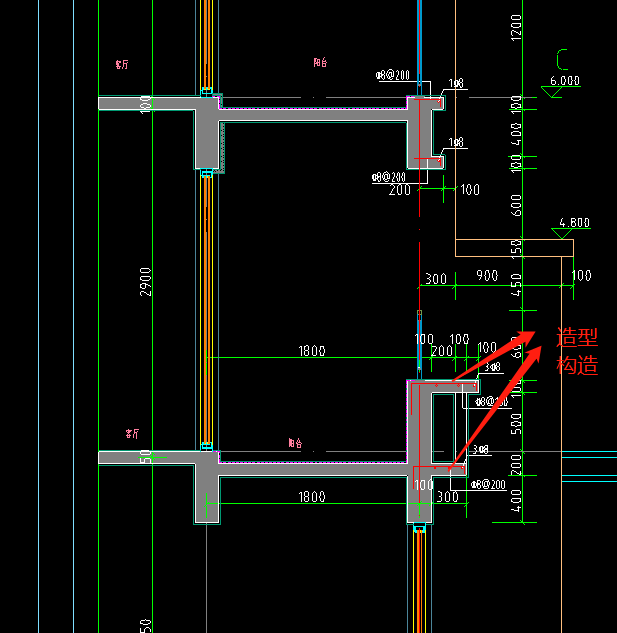

最好是結合結構詳圖進行構件定義布置。

您好，自定義線/線式異形挑檐/異形欄板/壓頂都可以處理

可以給采納嗎謝謝

自定義線/線式異形挑檐/異形欄板/壓頂截面編輯鋼筋的方法一致。以線式異形挑檐為例：

新建線式異形挑檐---異形截面編輯器中繪制截面形狀---在屬性列表下的【截面編輯】中繪制縱筋和橫筋。

縱筋：選擇縱筋，水平/垂直方向，鋼筋信息中輸入信息，直線/點/三點畫弧按照參考線位置繪制；

水平筋/箍筋/拉筋：選擇橫筋，選擇直筋或箍筋，直線/矩形/三點畫弧按照縱筋位置繪制橫筋。

備注：其中矩形欄板或面式挑檐沒有截面編輯功能，鋼筋在屬性或【其它鋼筋】中輸入。

點擊藍色字體獲取詳細答案

異形挑檐的繪制視頻：https://jzkt.fwxgx.com/front/playkpoint/5943，打開鏈接后點擊【異形挑檐處理】查看。

如果有幫到您， 采納+點贊 一下吧^_^您的采納和點贊就是對我的支持與肯定謝謝！

選構件組合畫的時候要考慮模板和裝修是否方便計算
