您好

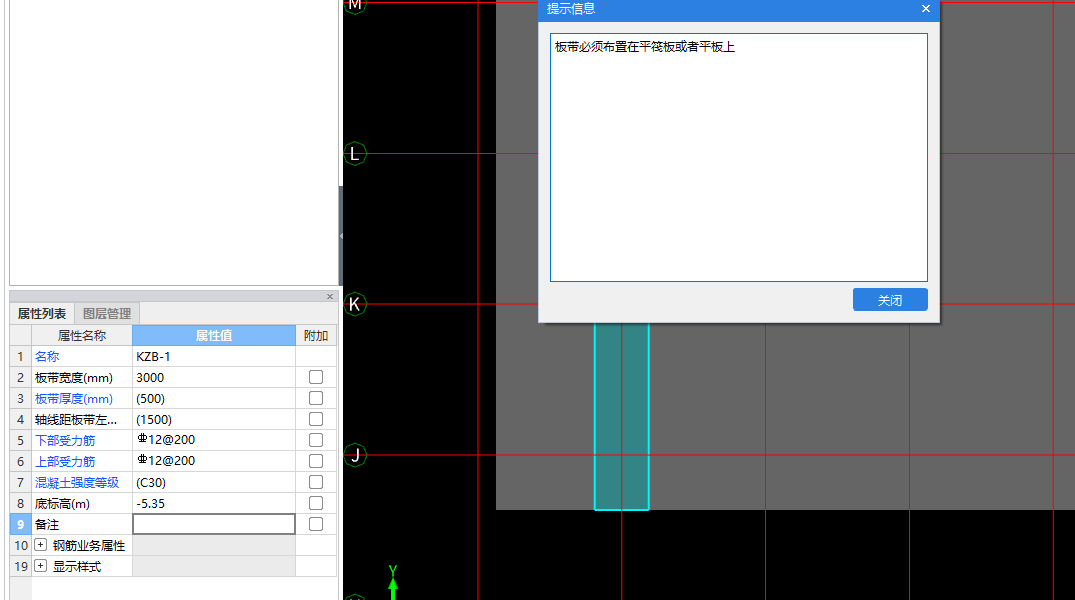

原因一：繪制板帶位置是斜筏板/斜板；

方法：若實際工程中板帶也是斜的，只能建議手動在【表格輸入】中計算。

原因二：在分層1中布置了斜板，分層2中有布置平板，但板帶是在分層1中繪制的，就默認識別分層1的斜板。

方法：切換到有平板/平筏板的分層中繪制板帶。

原因三：板帶的標高和筏板/板的標高不同導致。

方法：在板帶屬性列表中修改標高與板/筏板的標高一致，再繪制板帶即可。

原因四：布置板帶的位置沒有繪制板/筏板。

方法：先繪制上平板/平筏板，才能布置板帶，否則無法單獨繪制上板帶。
