板支座標注位置
你好，各位老師。這是板配筋平面圖上的詳圖，依我看，像是從板支座邊線標注位置

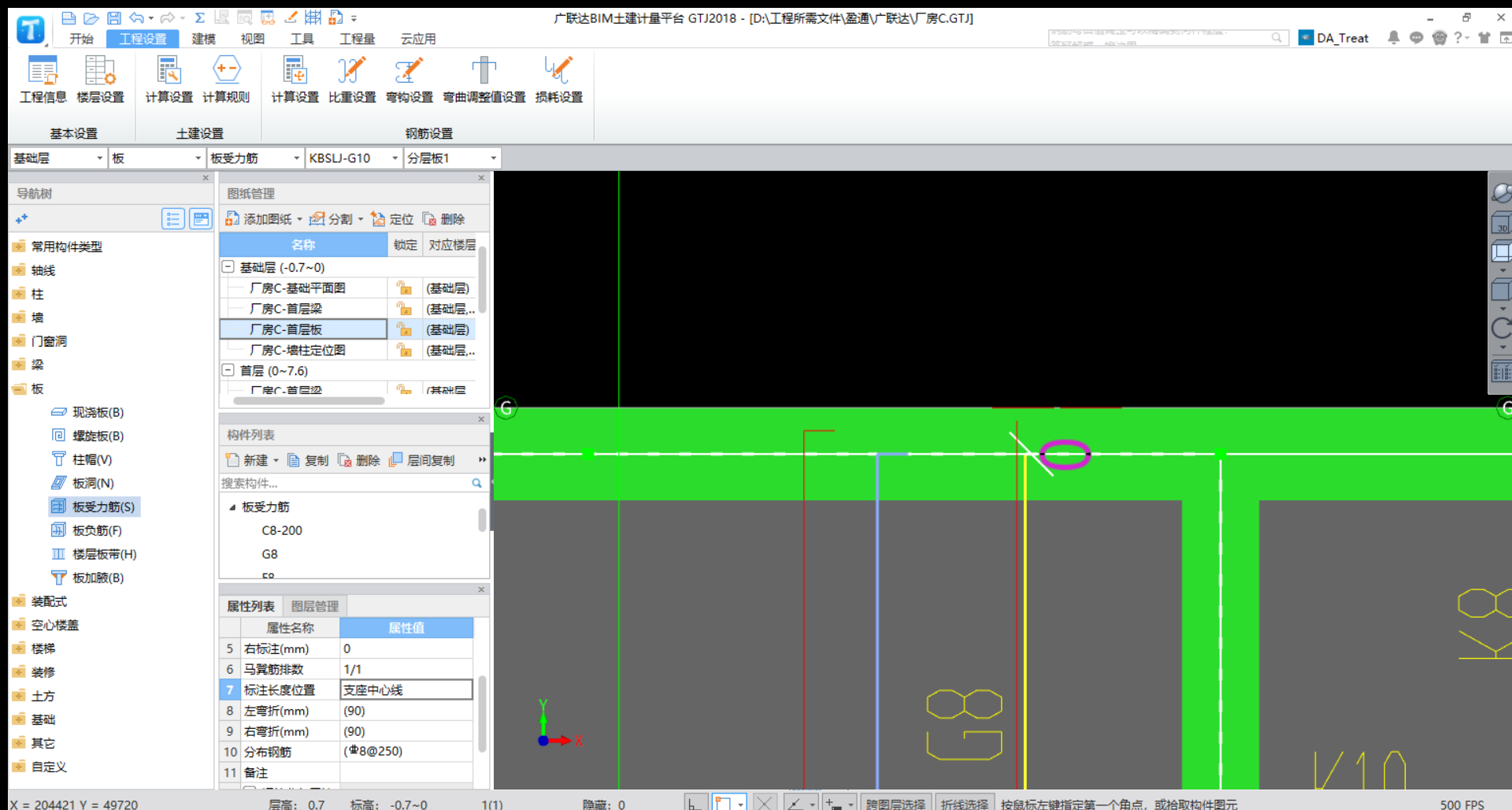

可是實際布置鋼筋中，我選擇標注長度位置為支座中心線，我布置的鋼筋才和圖紙上的鋼筋一樣長
請教老師，哪樣的才算正確的設置，剛開始學，覺得對這個需要認知清楚區別，謝謝老師
2020-12-03 22:36:33 補充
同時，當我設置無論設置標注位置，另一側始終與圖紙標注對不上，這個需要在意嗎？
謝謝老師
2020-12-04 08:29:59 補充
2020-12-04 08:33:28 補充

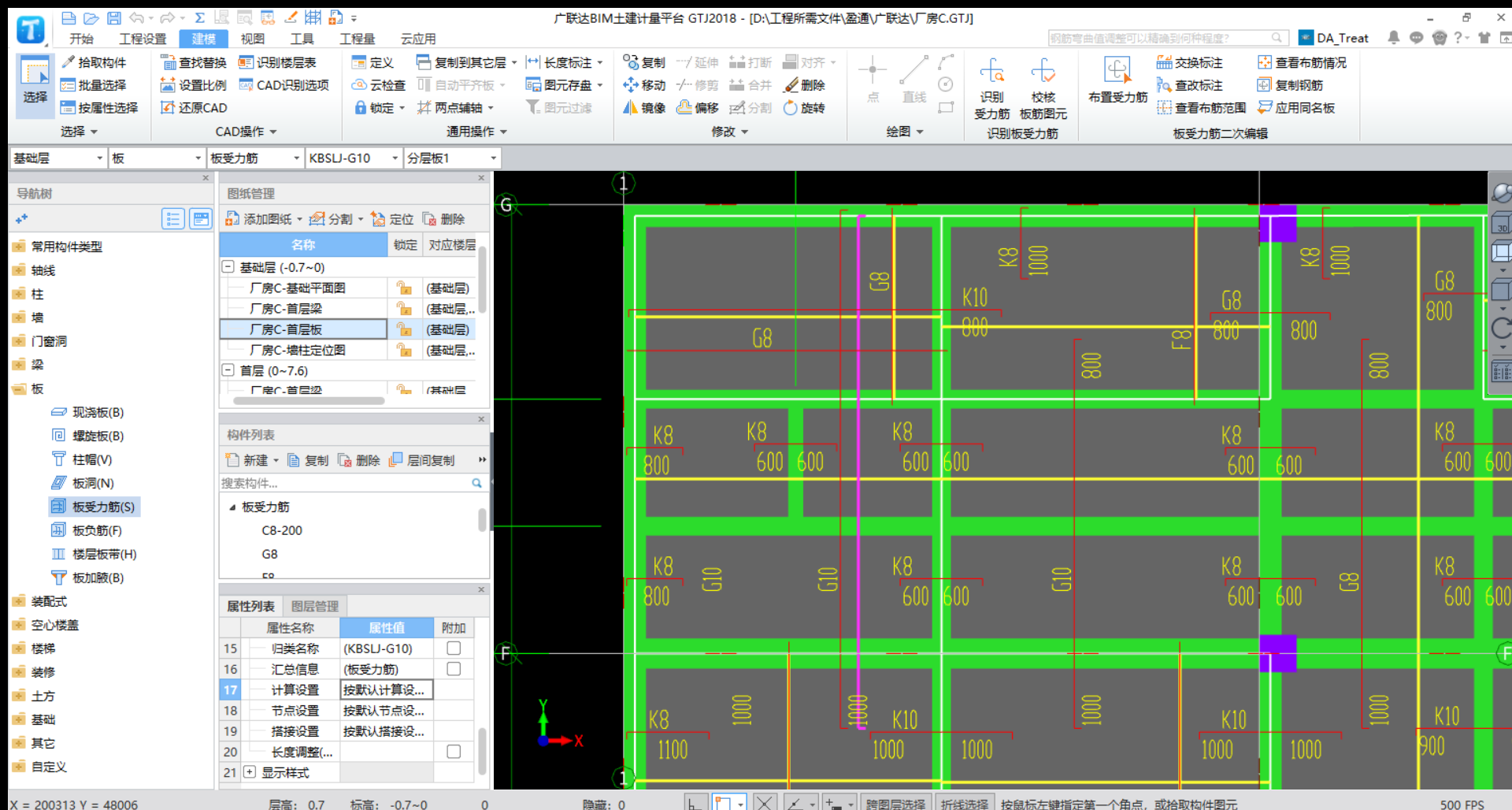

這個紫色是這個根跨板受力筋的全貌
，麻煩老師幫我看下咋設置
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
平面詳圖里不是從板邊線開始的，如圖中780，如果從板內邊線開始是630，說明這個780應該含支座寬度的，也就是負筋的實際長度，單邊的應該也是含支座寬度的，不是支座中心線，應該看一下其他選項去選擇合適的
2020-12-04 05:35:27
-
是的，上標注負筋不含支座位置，下標注是包括，要在計算設置里設置
首次提交 2020-12-04 08:28:46 最近修改2020-12-04 08:28:46 (修改過2次)
-
1，有說明負筋尺寸是從梁墻邊，按說明。如果與平面圖尺寸不符，可以質詢一下設計,2，單邊標注也是內邊。
2020-12-04 08:33:12
