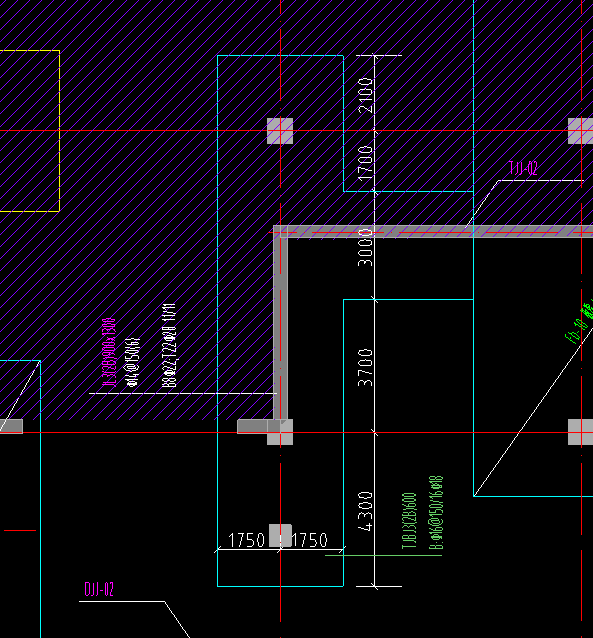

這個TJJ-02怎么畫？主要是JL3(2B)和TJBJ3(2B)是什么，怎么定義

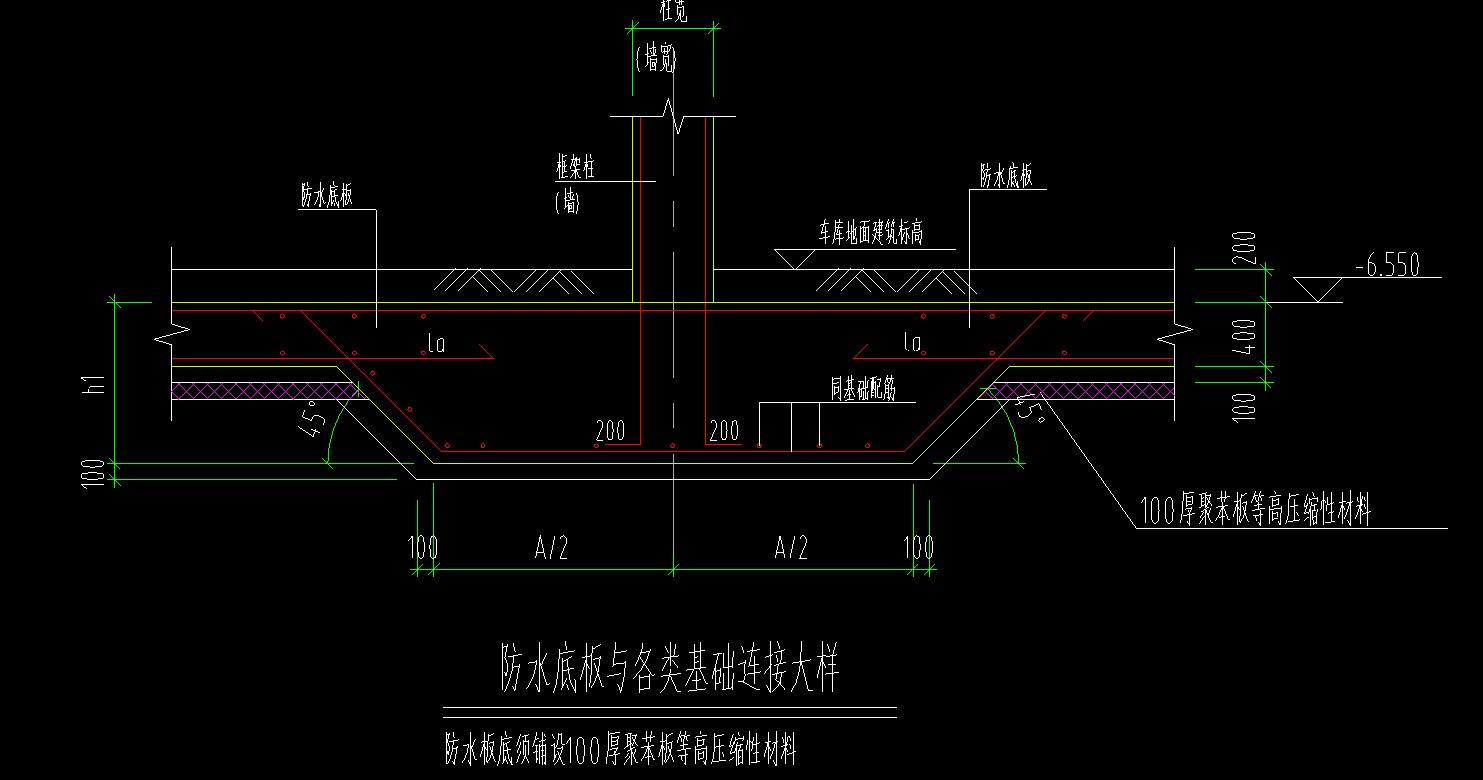

條形基礎與防水底板連接有45度坡，條基內有梁
2020-10-21 11:18:01 補充

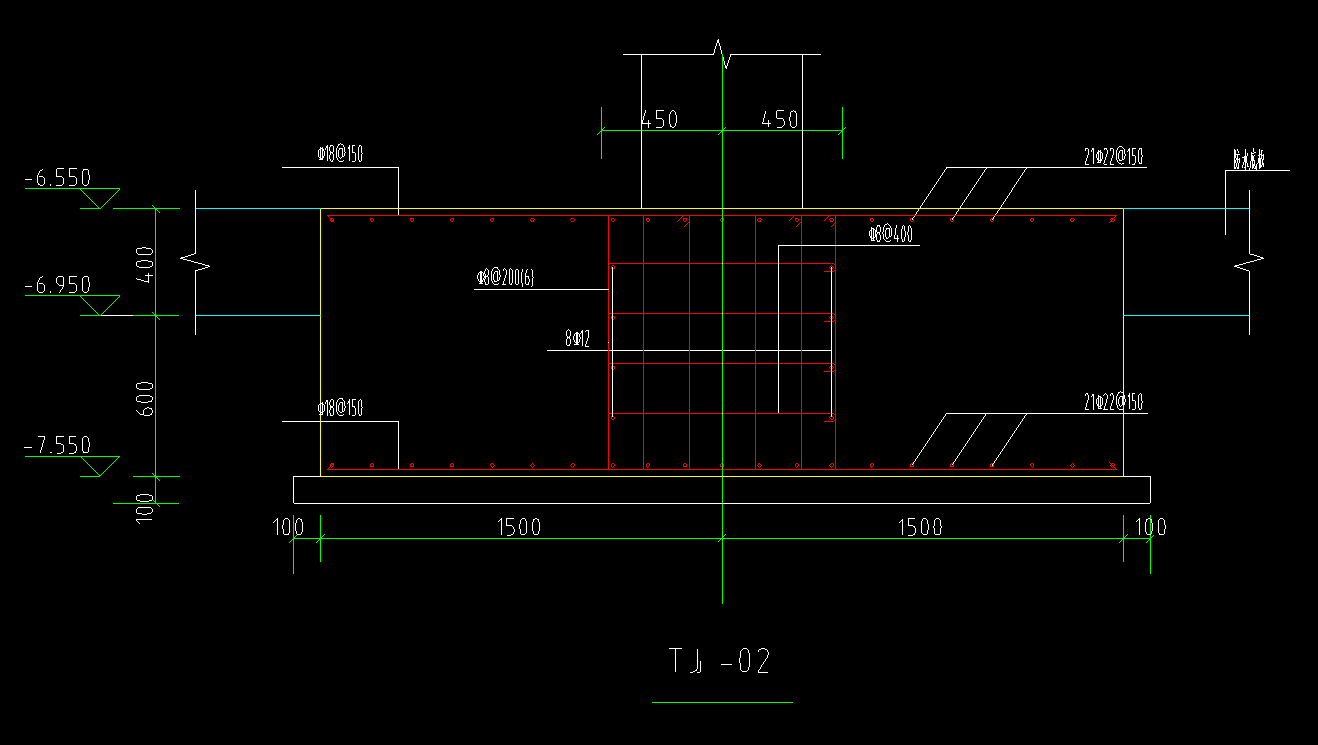

這個標了個TJJ-02，又有一個TJBJ3,所以這一塊到底是什么？還是說豎著的那塊就是一個TJBJ3里邊有一個JL，橫著的那一點是TJJ-02
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納

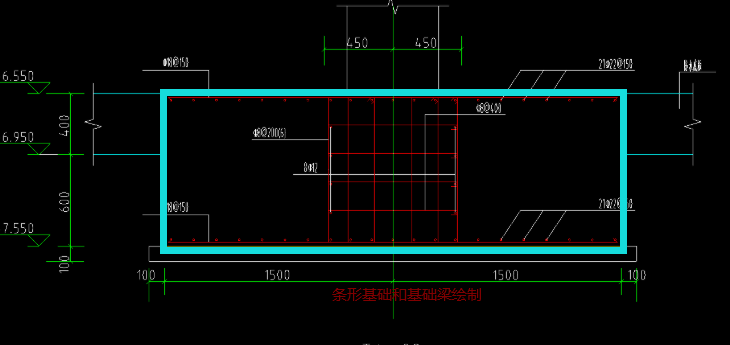

TJB用條基定義，JL用基礎梁定義。
分別處理就好了。
2020-10-21 09:10:08
-

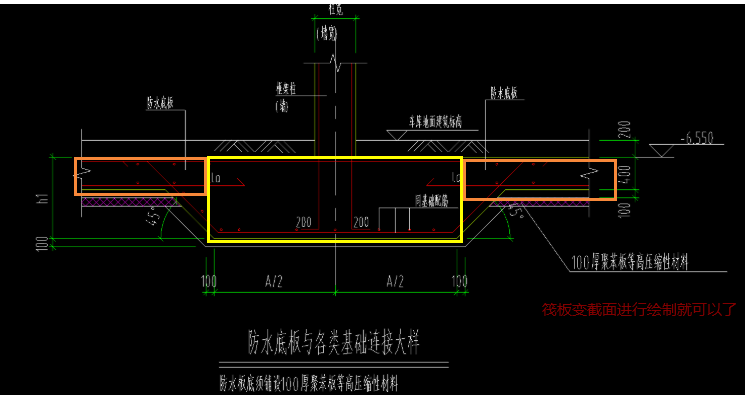

這里的條基都用筏板基礎來處理，畫好后與大筏板用筏板變截面處理一下就好了
2020-10-21 09:10:07
-
表示兩端有懸挑
2020-10-21 09:11:46
-
2020-10-21 09:13:50
