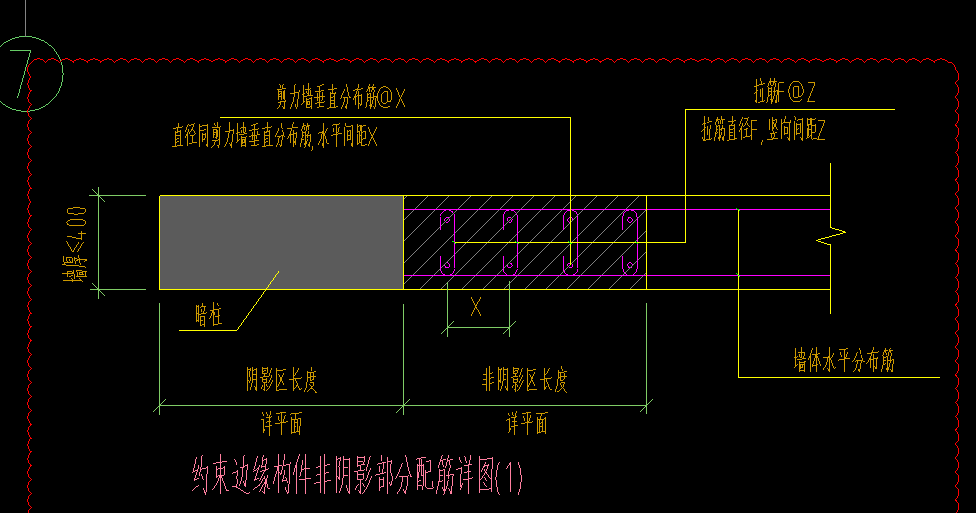

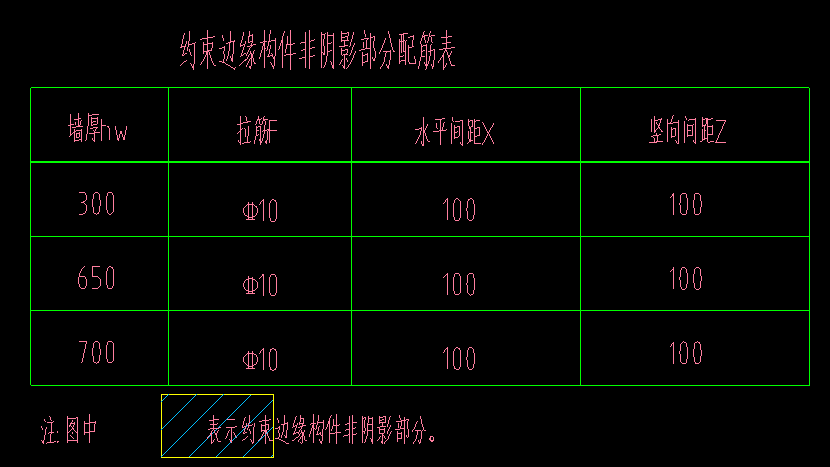

前兩張圖約束邊緣可以用剪力墻這樣建對嗎？最后一張我在暗柱里面其他鋼筋里面編輯。

前兩張圖約束邊緣可以用剪力墻這樣建對嗎？最后一張我在暗柱里面其他鋼筋里面編輯。可是編輯的其他鋼筋都應用到這個暗柱上去了，約束邊緣就一個而已。

關于剪力墻與約束邊緣構件歸類

如圖，上部為約束邊緣構件，下部為剪力墻，①：我想問問這個地方是不是一個用暗柱繪制，另外一個用剪力墻直接繪制包括暗柱這些②然后這樣的模板是否正確呢？就我應該套子目與剪力墻就好，不要給暗柱出量，這樣的話剪力墻模板會自動扣除暗柱嗎？③這種柱子用端柱跟用暗柱定義區別在哪里？

剪力墻墻柱墻梁相關問題

關于剪力墻的墻柱及墻梁，總是有幾個不是很明確套什么或者用什么計算，下面所有有關，請哪位大師解決一下： 1.連梁LL與暗梁AL分別在軟件中按連梁與暗梁布置，套用剪力墻的定額？連梁在什么情況下按框架梁計算？連梁有原位標注時怎么處理？ 2.約束邊緣暗柱YAZ及構造邊緣暗柱GAZ在軟件中按暗柱布置，套用剪力墻定額？ 3.約束邊緣端柱YDZ及構造邊緣端柱GDZ在軟件中是按端柱還是按異形柱布置，端柱也是套用剪力墻定額嗎？ 4.約束邊緣翼墻（柱）YYZ及構造邊緣翼墻（柱）GYZ在軟件中按什么布置，套用什么定額？ 5.約束邊緣轉角墻（柱）YJZ及構造邊緣轉角墻（柱）GJZ在軟件中按什么布置，套用什么定額？ 6.扶壁柱FBZ在軟件中按什么布置，套用什么定額？ 7.邊框梁BKL在軟件中是按暗梁還是按框架梁處理，套用剪力墻還是套用框架梁定額？ 總的來說，就是剪力墻的這些柱及梁是全部套用剪力墻的定額還是有哪些也可以套用框架柱或框架梁的定額？

關于 連梁與暗柱連接時問題

如圖，連梁與暗柱連接，這個連梁沒有腰筋，圖紙要求墻體水平分布鋼筋應作為連梁的腰筋在連梁范圍內拉通連續配置，暗柱是墻的一部分，所以說這個連梁也應有腰筋？可是如果暗柱部分沒有墻，連梁就沒有腰筋，所以是不是要把暗柱部分也畫上墻體？要畫哪一種墻，Q2還是Q1w呢？補充問題：LL8的側向鋼筋應該如何布置，這個位置的約束邊緣構件如果是沒有剪力墻覆蓋，是不是沒有連梁腰筋？補充問題：Q2與Q1w的厚度均為300mm補充問題：在鋼筋算量軟件中通過鋼筋三維可發現，沒有被剪力墻覆蓋到的暗柱并沒有水平筋可伸到連梁內，而且左右兩邊的剪力墻不同，但是墻厚是一樣的，不知道要畫哪一個

關于約束邊緣構件

一般來說，約束邊緣構件的定義我都是把非陰影區的部分也直接包含在暗柱的范圍內，然后再在截面編輯中單獨設置非陰影區的縱筋，但是我有個疑問就是，如果我這樣繪制了，那非陰影區這一部分的剪力墻水平筋是不是就沒有了？因?yàn)榘抵c剪力墻重疊的部位，是完全扣除剪力墻的。還是說非陰影區本身就不存在剪力墻的水平鋼筋補充問題： 那請問附加拉筋的排數是根據剪力墻縱筋間距來計算的嗎？例如我暗柱400.。Lc長度為650.暗柱箍筋間距為150.剪力墻縱筋間距為也為200.請問是以暗柱箍筋間距150還是剪力墻縱筋間距200來計算非陰影區的附加拉筋的排數，還有需要向上取整的這種計數方式嗎？？？
