我怎么算都比別人多一點，不知道拿出問題了

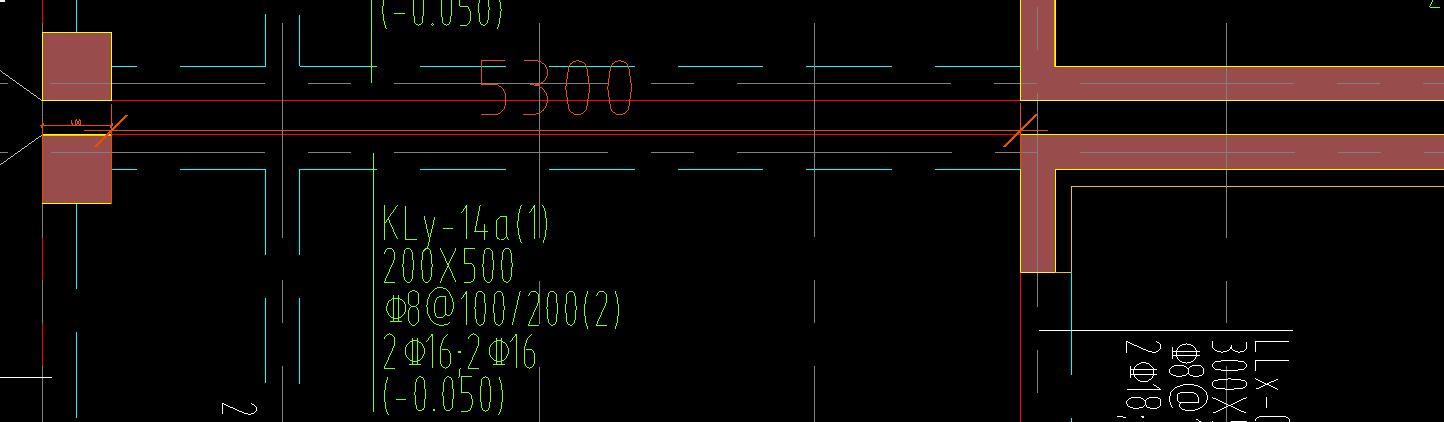

不應該是400柱寬減掉保護層25+15D+5300查表加42D嗎？400-25+15D+5300+42D2020-07-07 08:58:06 補充
比別人多了好幾百，不知道哪算錯了。3級鋼筋混凝土C25查表是42D沒錯吧
2020-07-07 09:07:30 補充
左邊支座寬400-掉25保護層+彎錨15D加凈跨5300+直錨42D對不對，我有么有算錯
全部回答
(3)
首答僅用{{minutesHtml}}
-
左支座400柱，不彎折了嗎？KL是框架梁，400不等于42D。[[[抗震等級？]]]
首次提交 2020-07-07 09:01:23 最近修改2020-07-07 09:09:36 (修改過1次)
-
錨固長度查表的是直錨長度，
在柱支座時可以彎錨，長度會少很多。
2020-07-07 09:03:10
-

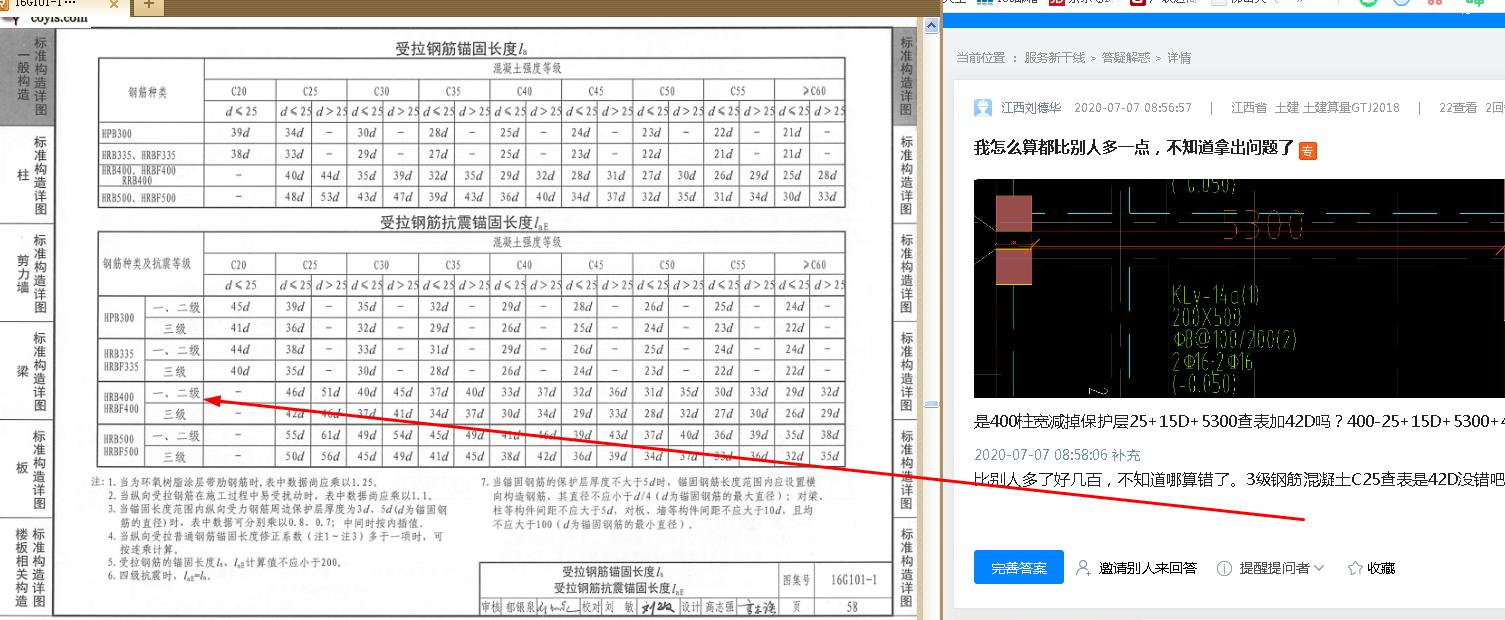

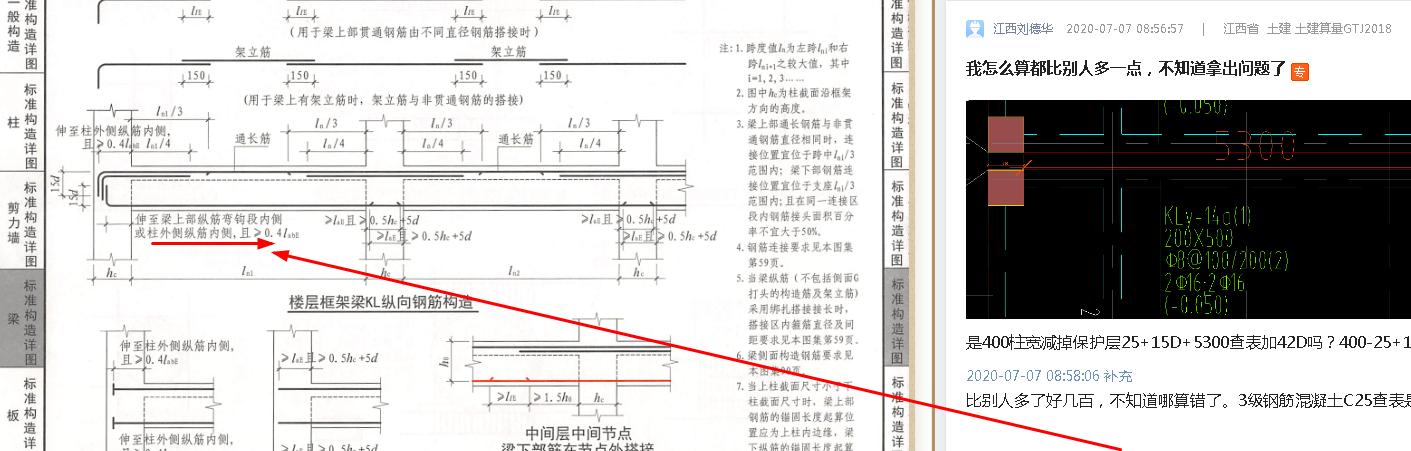

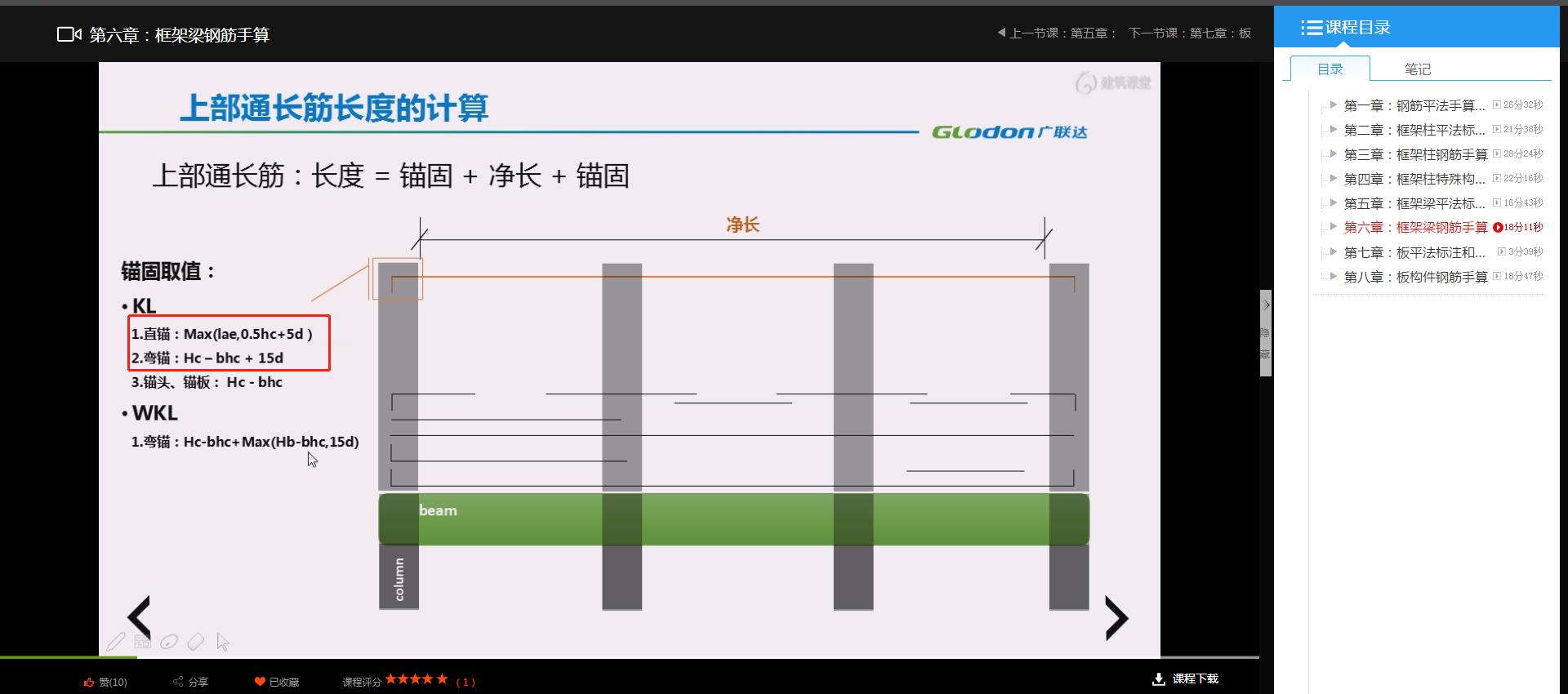

請看截圖 應首先判斷彎直錨 支座寬-bhc大于等于lae 取直錨 不滿足直錨 就需彎錨 直錨時錨固長度為max（lae,0.5bhc+5d） 彎錨時錨固長度為：HC-bhc+15d

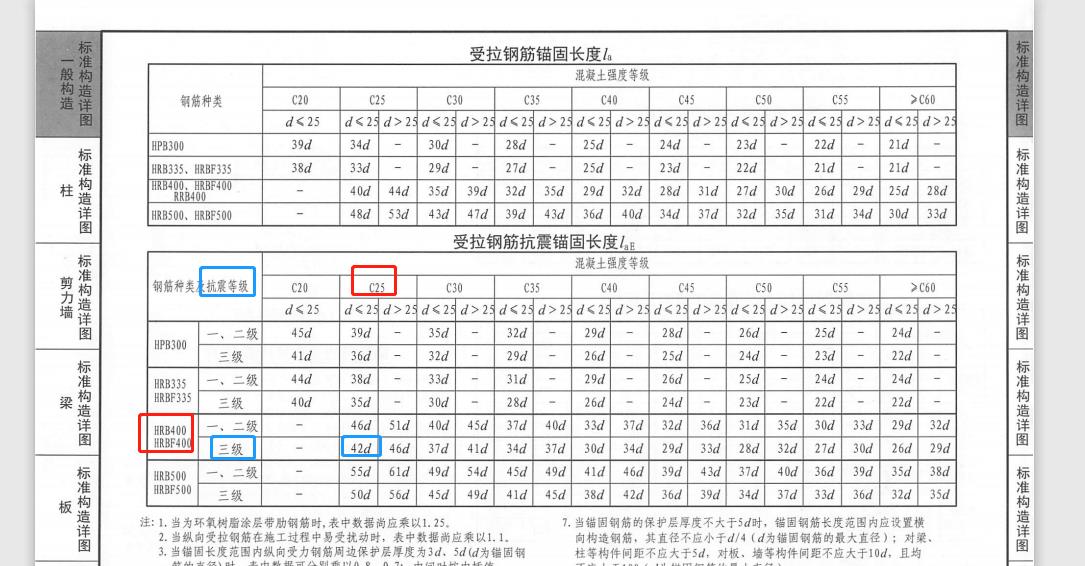

您如果是在算上部通長筋2C16的話 抗震等級為三級的話 lae=42d 沒問題
左邊 ：400-25*2=350 42*16=672 不滿足直錨 所以需彎錨 錨固長度=400-25+15*16
右邊：右邊那是砌體墻嗎 是的話 梁好像不能以砌體墻為支座吧 可以以混凝土墻為支座
您可以用GTJ2018畫一下這根框架梁 匯總計算下 看下左邊錨固長度是怎么記取的
2020-07-07 09:29:24
