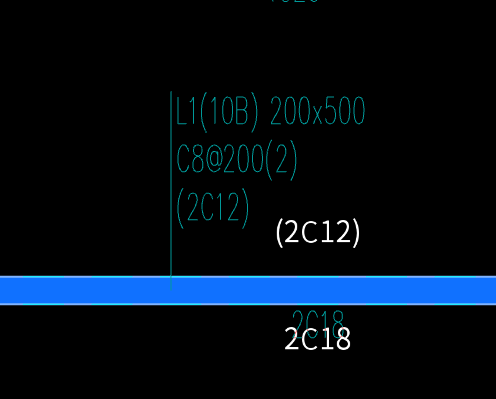

第一張圖是非框架 梁的集中標注，10B表示梁有10跨，B表示兩端有懸挑跨，B8-200(2)表示梁箍筋直徑是三級8個的鋼筋，間距200的兩肢箍，（2C12）表示梁架立鋼筋的信息，集中標注里沒有上總和下部通長鋼筋的信息，到梁原位標注里去看一下

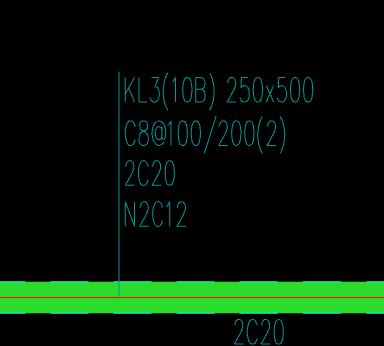

第二張圖是框架梁，也是有10跨，梁兩端有懸挑，梁截面是250*500，箍筋也是C8的，間距100/200表示箍筋加密區間距是100，非加密 區間距是200，上部通長筋是2c20，N2C12表示梁側面抗扭鋼筋

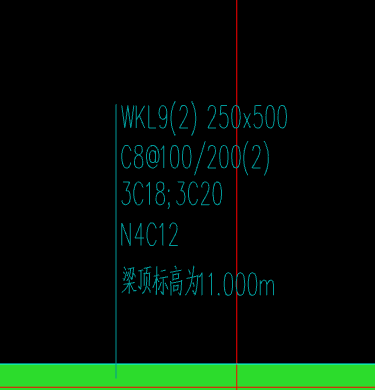

第三張圖中，其他的與上面鋼筋信息一樣，其中3C18表示梁上部鋼筋，3C20表示梁下部通長鋼筋，N4C12也是側面鋼筋

下面的標高是指這道 梁的頂標，表示梁頂標高與層頂標高不一樣，需要在屬性里去修改
