請問老師，下圖是應急照明平面圖，我這樣畫是否正確？謝謝

2020-05-02 17:55:10 補充

請問老師第一張圖是系統圖，第二張圖是平面圖，幫忙看下平面圖中畫的對不？謝啦

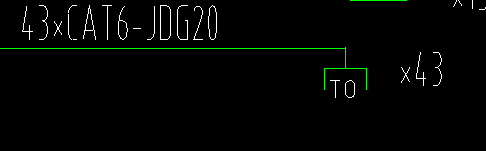

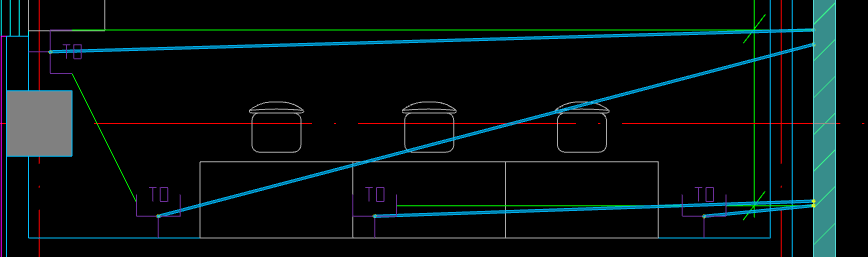

平面圖中從橋架出來至第一個插座的管線是沿頂走嗎？橋架處的立管與橋架至第一個插座的水平管以及第一個插座的立管設為2倍對嗎？第一個插座的有2個立管對嗎？2020-04-30 18:00:18 補充

消防管線問題

請問一下1、系統圖中消防喇叭和模塊連接，而平面圖中滅有和模塊連接，請問這樣對嗎？2、請問一下，系統圖中2個模塊M，平面圖中只是一個模塊M，請問樣對嗎？

請問，噴淋干管和支管沒在一張圖紙上，計量時怎么處理？

如圖，1為一層噴淋平面圖，2為一層消防栓平面圖。其他樓層的消防栓管和噴淋管都是分別在各自的平面圖上的，只有一層的噴淋干管繪制在了一層消防栓平面圖上，（圖中畫紅色圓圈的部分），請問計量的時候如我圖上那有繪制影響最后的匯總結果嗎？如圖那有繪制，三維模式查看立體效果的時候，無法顯示另一張圖上的部分，怎么辦？對于這種情況，比較好的處理方法是什么，哪位老師指導一下？

廣聯達安裝算量中動力電纜要和電線分開建模嗎

老師你好  我這個是高層剪力墻住宅工程   我用廣聯達安裝算量建模的時候    動力干線是一張圖紙   燈具是一張圖紙  插座是一張圖紙  我需要分開建立三個模型嗎  還是把動力線路建一個模型   燈具插座建在一個模型  我想請問一下 一般都建幾個模型  謝謝老師了補充問題：比如說首層分為插座平面圖和照明平面圖 兩張圖紙  我在軟件首層是定位兩張圖紙嗎  還是把照明的畫完了之后  把照明圖紙刪掉  在把插座的定位到照明的那個位置，還是定位兩張  在首層的不同位置分別畫插座和照明
