請問這個原位標注怎么理解所表達的意思？

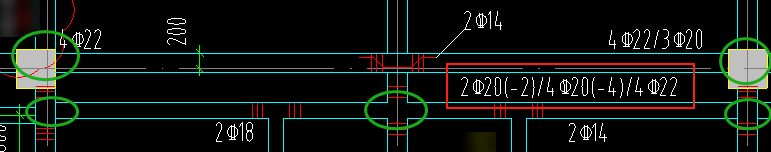

在16G圖集例題中沒有找到說明，不知該如何理解這個（紅框）原位標注的意思？（綠圈是支座位置）
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

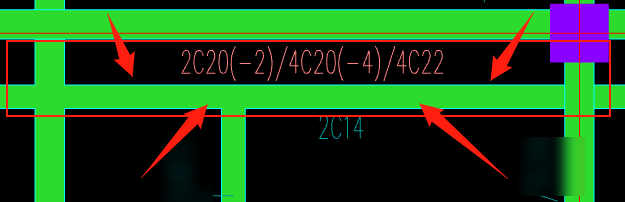

紅框內是梁底部鋼筋原位標注，前面括號負值2c20底三排不伸入支座/4c20底二排不伸入支座，底筋4c22。
首次提交 2020-03-29 16:35:28 最近修改2020-03-29 16:38:11 (修改過1次)
-
這樣的標注 直接咨詢設計單位，請設計人員給你解答吧 。
2020-03-29 15:47:03
-
這是什么部位的梁，如果是基礎梁這樣的標注就是合適的，否則就是要咨詢設計了。這種標注帶括號負值的就是不伸入支座的錨固，原位標注識別的相應跨對應的輸入。
2020-03-29 15:47:57
