建筑圖紙中這個是什么？

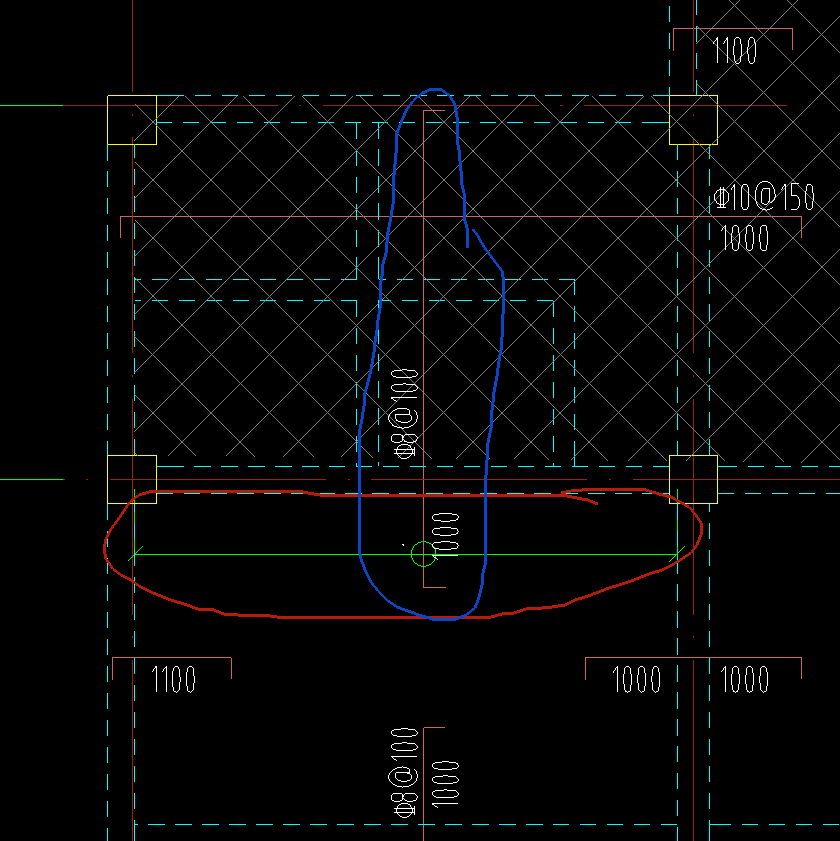

圖中圈出來的部分是什么意思？也代表尺寸嗎？中間的圓圈代表什么？應該如何理解？麻煩了，謝謝
2019-12-24 09:16:52 補充

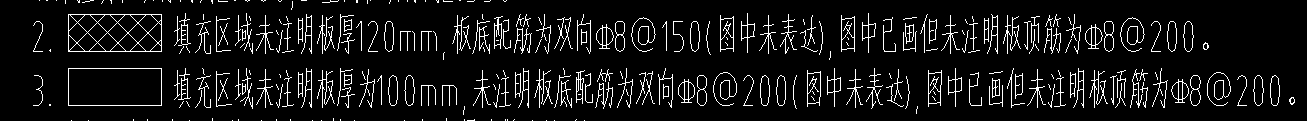

請問是哪條鋼筋的布置范圍?。窟€是圖中沒有顯示？兩張圖一起看，這根鋼筋應該是C8@200的板受力筋中的底筋還是面筋？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

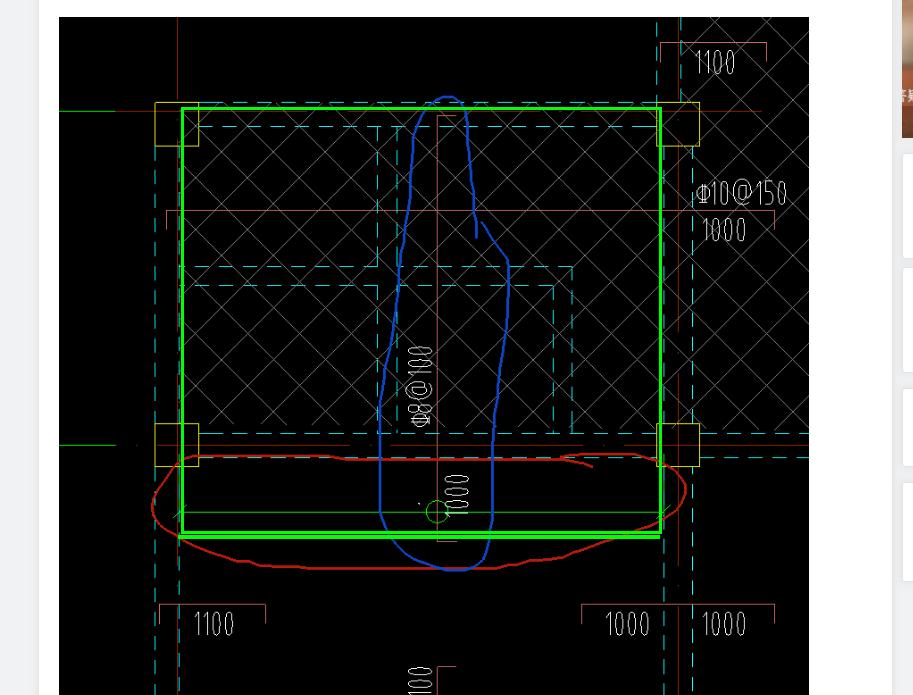

小圓，表示這根鋼筋，左、右短斜線，表示這根鋼筋的布置范圍。左右到梁邊。[[答你的補充：可以自定義范圍。也可定義跨板受力面布置。]]布置范圍如下：
首次提交 2019-12-24 09:06:20 最近修改2019-12-24 09:24:38 (修改過1次)
-
表示這根鋼筋布置的范圍。
2019-12-24 09:04:28
-
這是標注這根跨板受力筋的布置范圍。
標注線畫圈的那一條鋼筋
首次提交 2019-12-24 09:06:15 最近修改2019-12-24 09:19:02 (修改過2次)
