灰二
2019-12-20 20:44:33
|
廣東省
土建
|
964查看
2回答

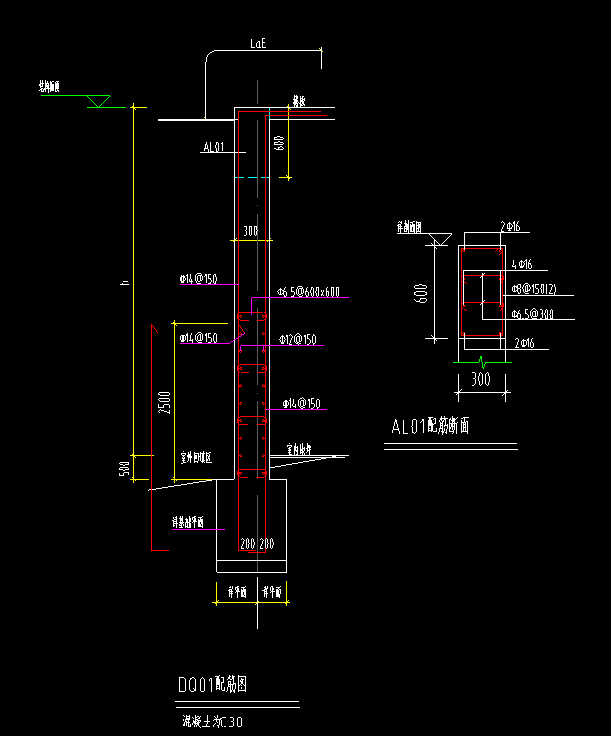

這個在gtj怎么建，剪力墻
2019-12-20 20:57:22 補充
上面那一大塊沒有水平分布筋上面意思？
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
正常定義剪力墻就可以，底部附加筋在其它鋼筋中輸入
圖紙設計只是示意，只畫出來部分鋼筋，沒有全部畫出來，并不是沒有水平筋了，就像垂直筋你只看見兩根，難道說就布置這兩根鋼筋嗎
首次提交 2019-12-20 20:47:26 最近修改2019-12-20 21:05:26 (修改過1次)
-

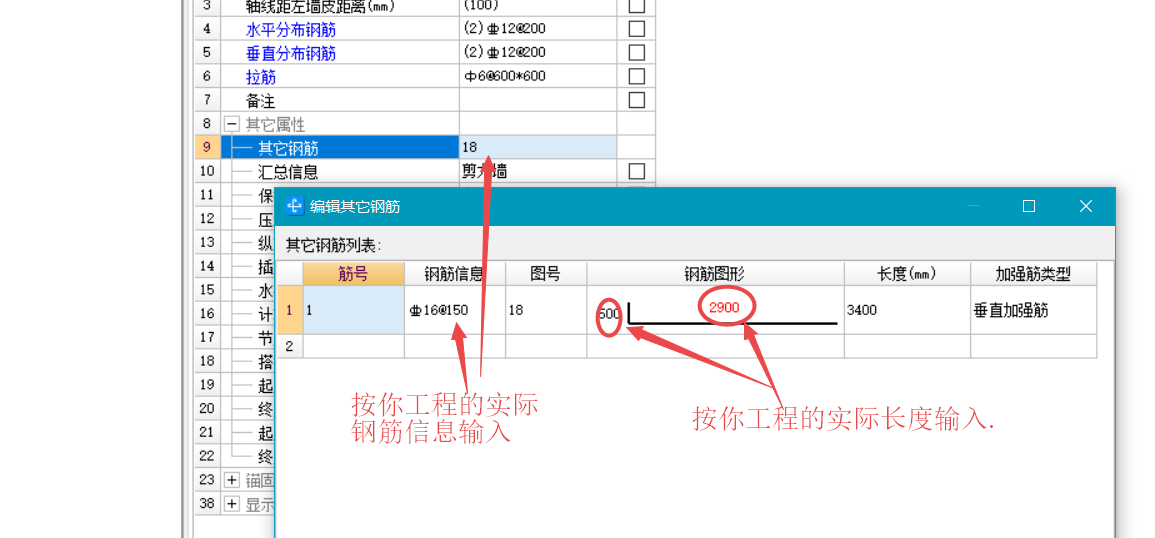

這個正常定義剪力墻即可.頂部的用暗梁來定義,在定義剪力墻時,垂直分布筋欄中輸入(2)C14-150.水平分布筋欄中輸入(2)C12-150.左側的半截加強筋在定義剪力墻時的其他屬性中的其他鋼筋里輸入,選擇18#鋼筋圖形,前輸入鋼筋信息,在類別中選擇為垂直加強筋即可.如下圖示樣式.
2019-12-20 20:50:59
