2019-11-14 10:52:47
|
河北省
土建
|
696查看
4回答

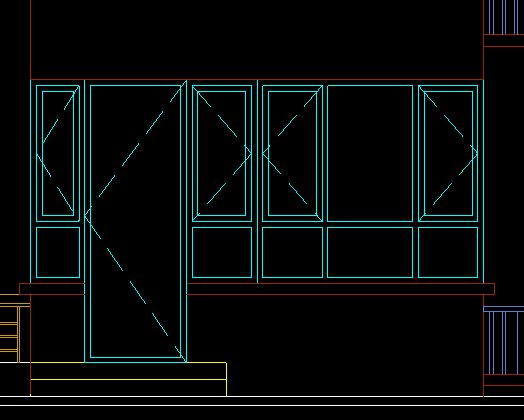

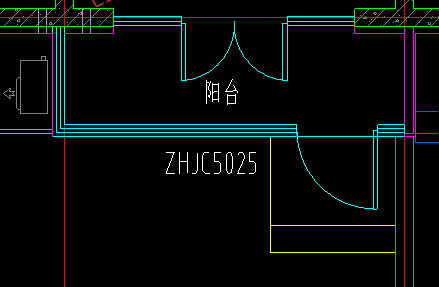

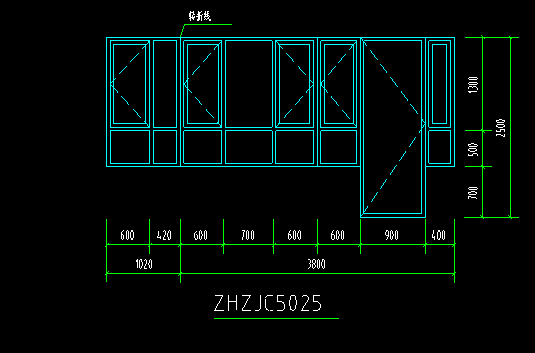

請問下這種門窗在GTJ2018中如何布置？用帶形窗不能畫門，用門聯窗不能轉折。
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
窗與門分開，窗用帶形窗設置，門用門構件分別設置；門可畫在最右側
首次提交 2019-11-14 10:54:47 最近修改2019-11-14 10:55:18 (修改過1次)
-
可以分成三部分來畫，然后繪制到一起，再拼成圖示樣子
2019-11-14 10:54:55
-
異形門
或者是門聯窗就可以的，不要在意門窗位置
門窗尺寸正確，面積正確就可以
2019-11-14 10:57:59
-
你好,我們可以變通處理一下：把門連窗拆分兩個構件來繪制
把包含門的左邊新建一個門聯窗，右側的我們?cè)傺a(bǔ)畫一個窗；
2019-11-14 10:58:52
