阿莫
2019-07-05 11:15:42
|
廣東省
預算鋼筋算量GGJ2013
|
446查看
4回答

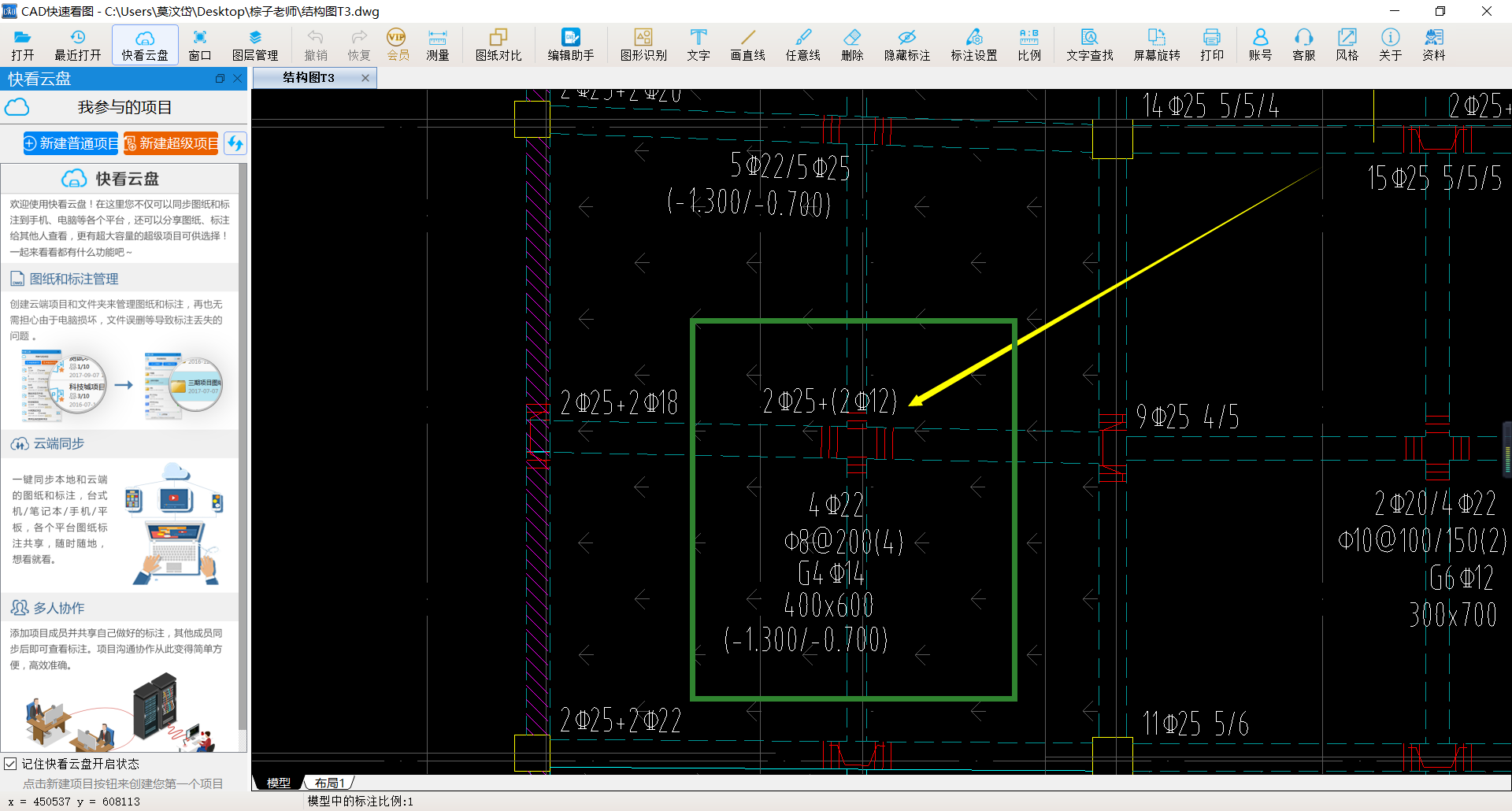

關于梁的支點問題，綠色的框框內的橫向梁是否以豎向梁為支點
有人知道這個綠色框框內的原位標注什么意思嗎？橫向的梁不是以豎向的梁為支點嗎？（依據次梁加筋）所以怎么會有原位標注在中間呢？
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納
你這的主次梁相交者是要有加筋，但對于次梁的加筋就是要在原位標注識別時的相應跨中輸入，對于支點問題就是要看次梁的跨數了。
2019-07-05 11:18:39
-
應該是豎向梁以橫向梁為支座，括號里面的標高是表示這個梁是斜梁。
首次提交 2019-07-05 11:16:59 最近修改2019-07-05 11:18:08 (修改過1次)
-
圖中，橫向梁是主梁、豎向梁是次梁。橫向是豎向的支座。
原位標注的是這一跨橫梁的跨中上部分鋼筋，因為有架立筋2C12
2019-07-05 11:19:46
-
并不是。首先你要優先看集中標注的表示為幾跨，次梁以主梁為支座，而次梁和次梁以及主梁和主梁可互為支座（但不優先級，也可不互為支座），所以第二點原則是按原位進行跨數布置。比如你這里應該是左支座2C25+2C18，中支座2C25+（2c12)架立，右支座按相鄰跨缺省布置為9c25 4/5，底筋4C22，其他按下面原位布置即可。
2019-07-05 11:21:46
