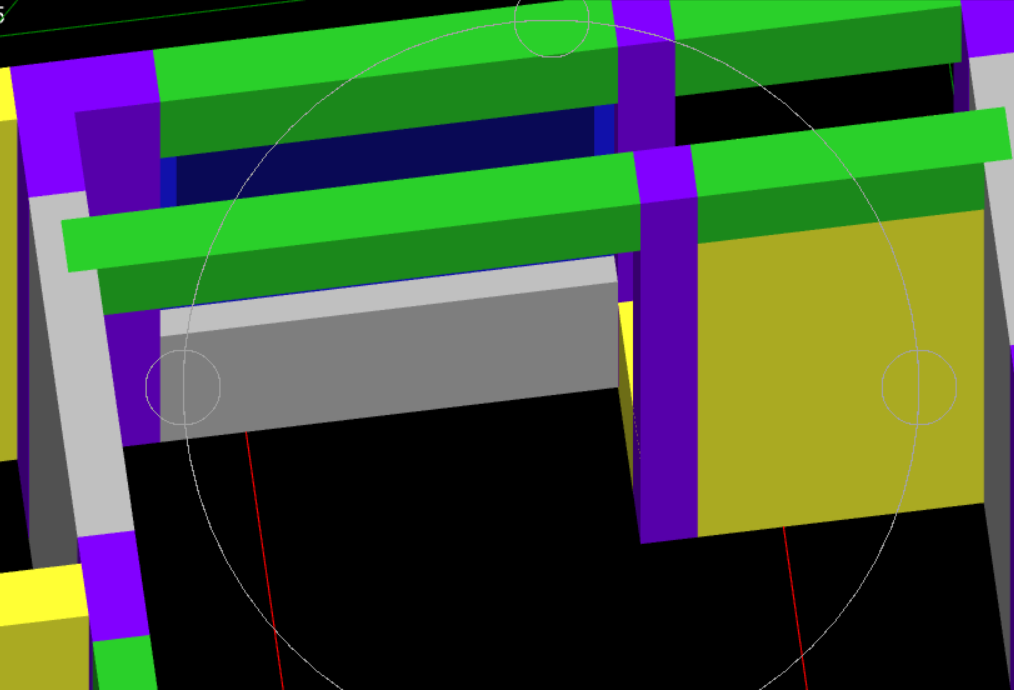

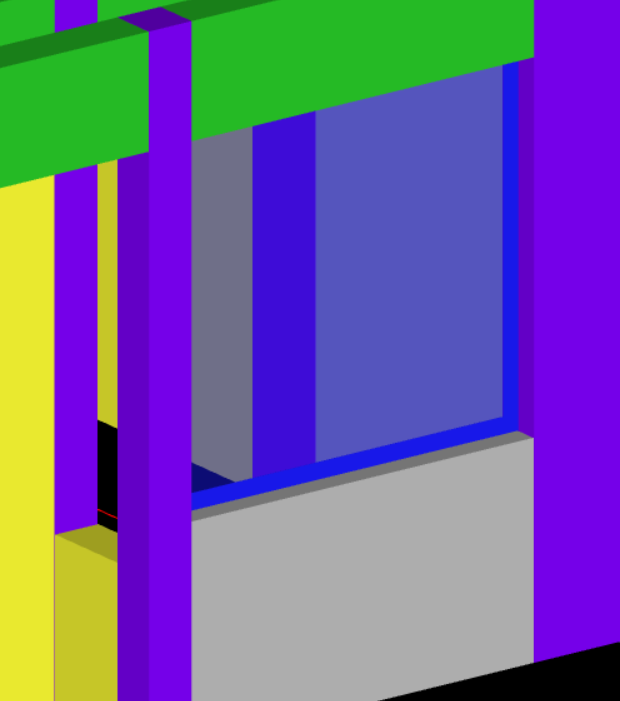

GTJ2018中，像這樣的只有下部一個飄窗板的內飄窗構件如何設置???
全部回答
(2)
首答僅用{{minutesHtml}}
-
1、直接用個分層板繪制下就行了。

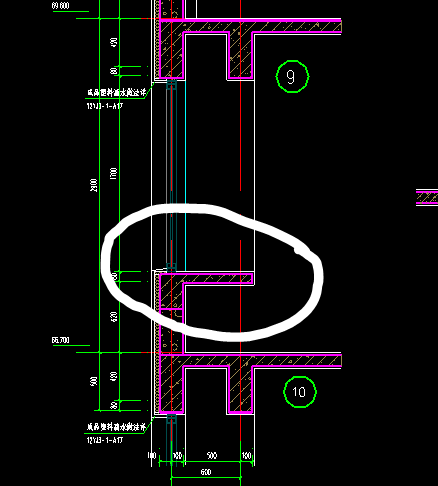

2、注意下那個飄窗板根部節點，建筑圖給的好像是砌體墻+壓梁，但是你目前繪制的模型中材質是混凝土，也有可能不同位置節點不同，注意下就好了。
2019-06-24 11:00:09
-
答：可以按雨棚畫法進行繪制，定義按懸挑板計算。
2019-06-24 15:03:51
