a b是相鄰的2層鋼筋交替布置的，按兩層合并考慮鋼筋的間距的

你可以用異性暗柱繪制的，鋼筋可以自由編輯

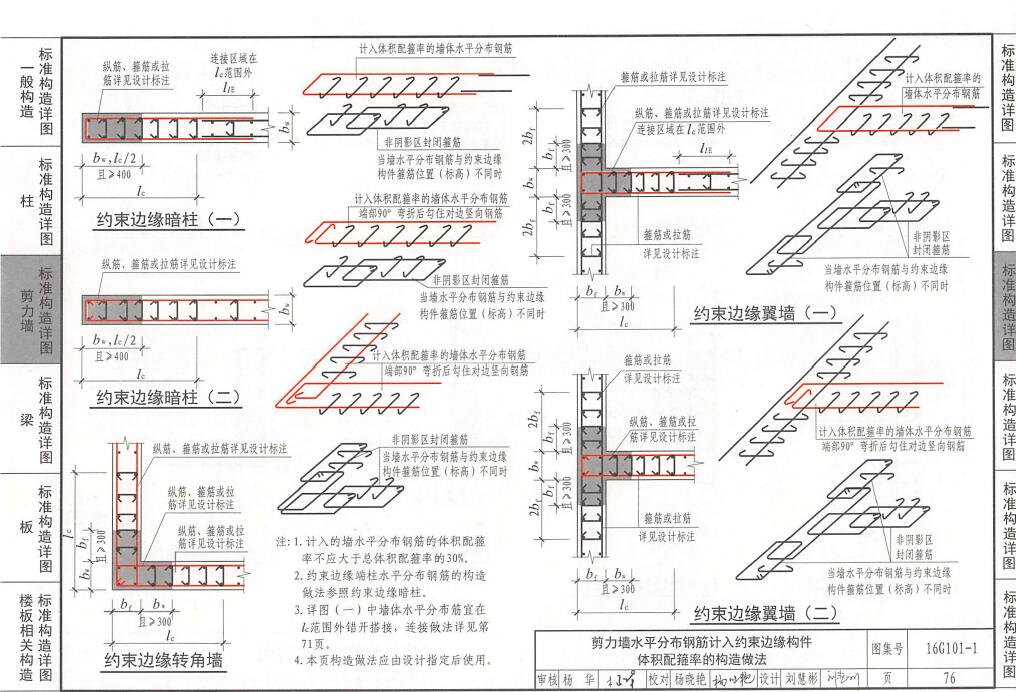

1、先看下圖集上關于剪力墻暗柱箍筋構造的詳圖

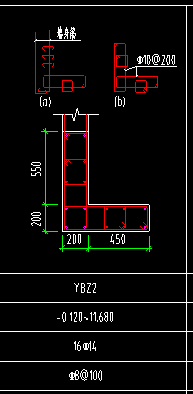

2、你這個暗柱箍筋是兩種配筋形式交替布置，也就是說，同等樣式的左邊箍筋（拉筋）的間距是200，右邊也一樣。

3、考慮可能存在到多個暗柱這種構造形式，可以在暗柱屬性的箍筋中先按照左邊的箍筋（拉筋）配筋信息輸入進去，但要注意間距是200，未標注的鋼筋直徑為8；然后在暗柱的其他箍筋中輸入右側的箍筋配筋信息，間距也是200。

4、以上的操作也形成一種機械式，就是說定義暗柱時先統一都按照左側的箍筋（拉筋）配筋信息布置，全部暗柱定義完以后，最后反過來再對右側的箍筋信息在構件的其他箍筋中輸入。這樣不用在每個構件中的箍筋和其他箍筋中來回切換，避免出錯。

5、其實用軟件這樣定義計算的也不是很對，因為墻水平筋在錨入暗柱后對邊直接彎折10d，末端是不加彎勾的，但圖集上包括圖紙設計上注明當墻水平筋代替暗柱水平箍筋時候，墻水平筋在暗柱中彎折后末端還要加135°彎勾的，至于彎折部分的量另外再考慮下就可以了。

6、最后溫馨提示：“合則加密，分則加倍”（一旦選擇箍筋和其他箍筋這種分開輸入的方式時，箍筋的間距必須加倍，也就是原來是100，現在就要變成200，間距一定不要弄錯了）
