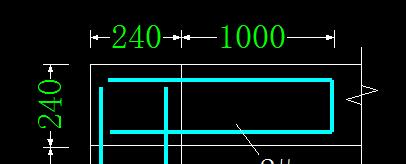

布置植筋形的砌體加筋后，圖形上的長度和參數化填的長度不一致，布置后圖形上更短

2023-01-13 16:25:03 補充2023-01-13 16:26:08 補充起點不是從柱邊緣，而是墻的終點

請教下各位老師，關于框架梁的問題，謝謝！

請教下各位老師，框架梁第1跨截面高度與第2跨截面高度不一致，但是鋼筋三維顯示下部縱筋沒有與箍筋一起下沉下去，我看鋼筋平法圖集這個是可以處理的，但是在廣聯達軟件中怎么處理呢？有附圖，謝謝

請教下各位老師，關于框架梁的問題，謝謝啊！

請教下各位老師，框架梁第1跨截面高度（400*1000）與第2跨截面高度（400*700）不一致，但是鋼筋三維顯示左跨下部縱筋沒有與箍筋一起下沉下去，我看鋼筋平法圖集這個高低跨節點是可以處理的，但是在廣聯達軟件中怎么處理呢？有附圖，謝謝

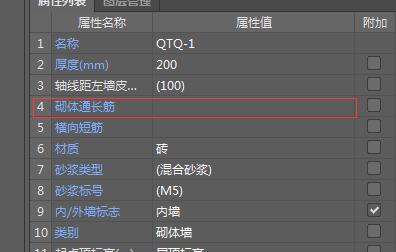

砌體加筋為什么屬性編輯器里的筋號與計算出來的筋號不統一？

    為什么砌體加筋屬性編輯里的鋼筋筋號與計算出來的不一致？？根數也是與實際的根數對不上？謝謝各位老師給予解答補充問題： 補充問題：就是屬性編輯器里筋號只有1#、2#、3#，為什么計算出來有1-7號7個筋號。。第一張圖里屬性昊有3個筋號，計算出來的只有兩個筋號。。然后根數為什么只有2+4根呢。。層高是三米的算出來應該不止6根呀。

改進軟件

1. 自定義節點鋼筋錨固不能編輯超出界面,很多構建節點鋼筋需錨入其他構建中，生成截面后要是修改，只能刪除重新繪制2. 自定義點只能出根數的量，建議增加出長度的工程量3. 磚胎膜建議增加出內側抹灰的工程量，內側面一般是抹灰后做防水，外側是回填土4. 門聯窗無法繪制窗居中（或中下）如下圖 5. 汽車坡道不能布置地面裝修，天棚，踢腳等構建也不能出該部分的工程量6. 屋面防水不能準確出屋面板不在一個標高上（有上翻梁）的屋面防水工程量7. 基礎基坑等防水陰陽角不能出量（根據防水規范需做300-500寬附加層）8. 集水井只能布置在筏板上，假如我地下室沒有筏板基礎？建議改進一下9. 鋼筋建議增加可以采用清單提量的功能10. 自定義貼面建議增加打斷功能，11. 建議將自定義貼面的功能并入抹灰功能中，且增加打斷功能12. 挑檐、自定義節點，布置上自定義貼面后，原構件（挑檐等）已經刪除了，自定義貼面理應隨結構一起刪除（現存在結構構建刪除了，自定義貼面還在的現象）舉例：如墻面抹灰墻體刪除后抹灰就自動跟著刪除，自定義貼面存在構建本身已經刪除了，但自定貼面不跟著刪除的現象，建議改進13. 刪除同位置圖元只能針對梁柱墻板，不能針對所有構建，建議擴大使用范圍14. 自定義樓梯無法修改欄桿標高15. 柱墩建議增加角度輸入的功能16. 建議增加回填土方坡度的輸入（如汽車坡道回填就存在坡度，坡地建筑基坑外回填也需隨坡度回填）17. 建議抹灰增加三維顯示下將柱、梁包裹顯示18. 兩塊筏板有高差，在高差處設計90°直面墊層時軟件不能布置19. 集水井布置墊層后地面和斜面無法分割（一般底面為砼墊層，斜面為磚胎膜）20. 集水井無法出內側面的模板工程量。為90°直面集水井時，無法出直面內外模板的工程量 20.這種梁筋怎樣錄入  21.這種集水井布置不了這個面的磚胎膜建議怎樣處理一下呢？建議磚胎模隨結構變化聯動21. 斜面吊頂無法布置（只能布置平面）建議改進22. 基坑假如是換填墊層并且有放坡的，現階段墊層無法放坡和輸入角度23. 自動平齊板頂中有空洞的板，梁自動平齊板后無法調整標高且無法撤回：如下24. 弧形墻體中無法布置砌體加筋25. 土建計量中無法計算鋁塑板（內部是空心的部分）等造型部分的工程量26. 壓型鋼板樓面無法計算27. 安裝軟年智能弱電不能使用強電工程中的自動布線功能鋼結構軟件建議加入土建計量中的單對齊及對對齊功能（點擊【平齊到面】功能---鼠標左鍵選擇需要平齊到的基準面（如：選擇鋼板的上表面）---左鍵再選擇平齊的圖元的表面（如：鋼梁表面）---左鍵再選擇需要平齊的圖元（如：鋼梁）---鼠標右鍵
