鋼筋算量GGJ2013
|
614查看
1回答
CAD識別

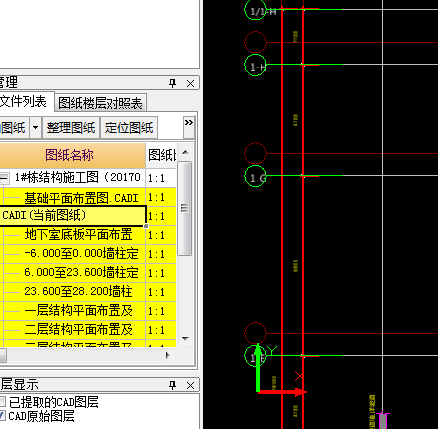

在識別柱子時，圖紙尺寸比例一樣，但是幾張圖紙的軸線定位不一樣，重合不了怎么辦
全部回答
(1)
首答僅用{{minutesHtml}}
-
已采納1.一般情況一套圖紙的軸網是一樣的，只是有些許不同，但主要軸線都是相同的；2.如果您的圖紙軸網不同，并且是同一部位，那可能是圖紙問題，需要詢問設計方；3.操作步驟應該是：先導入圖紙，然后識別軸網（此時軸網與圖紙相同），再識別構件布置構件，這種情況不會產生軸網和圖紙不同的問題，但在接下來導入第二張圖紙，可能軸網不完全相同，這時需要根據圖紙上的構件來定位，看看是否只是軸網不同，但構件位置和數量是相同的，那么就不需要完全按軸網來布置，只要構件位置對的上就行了，而且比例相同一般都是能對上的，您可以試著比對一下。如果我的回答給您帶來幫助，請采納我的意見或給我一個贊，謝謝！
2019-02-20 11:50:54
