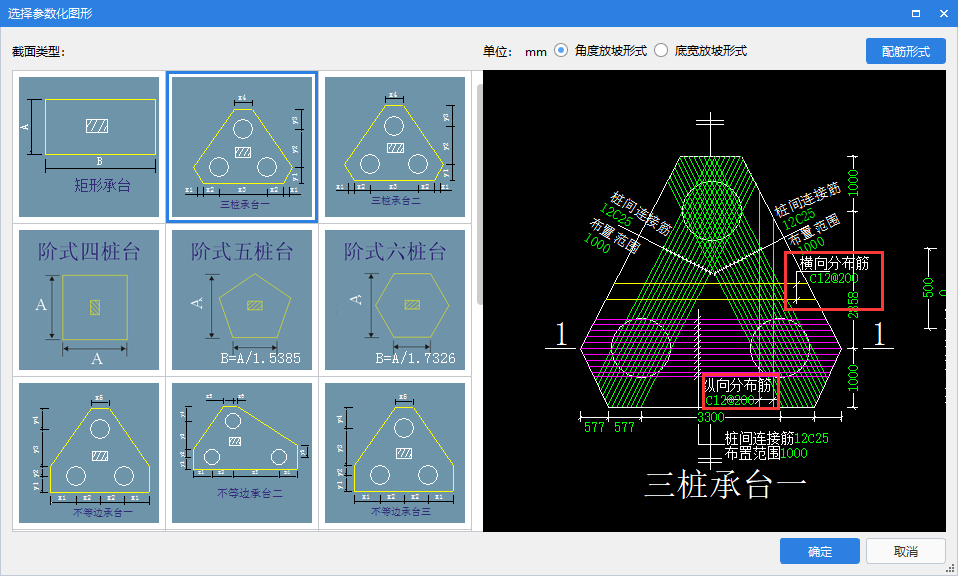

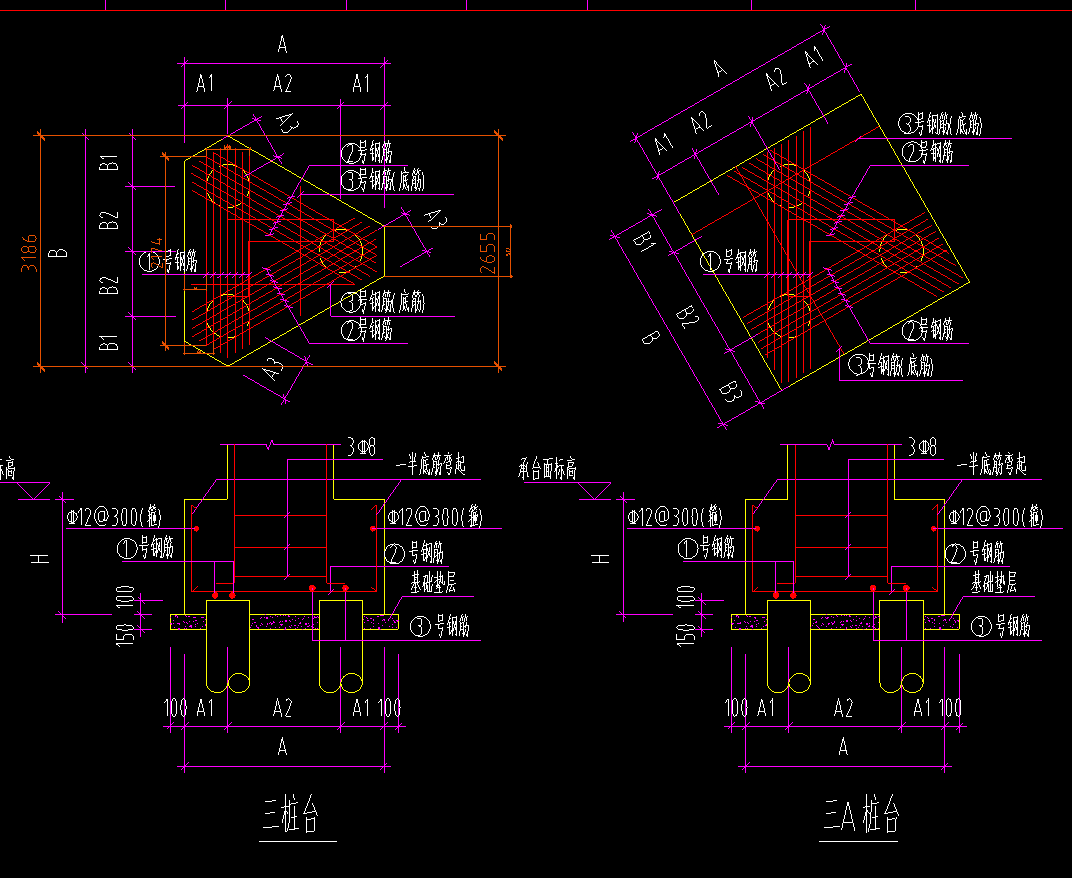

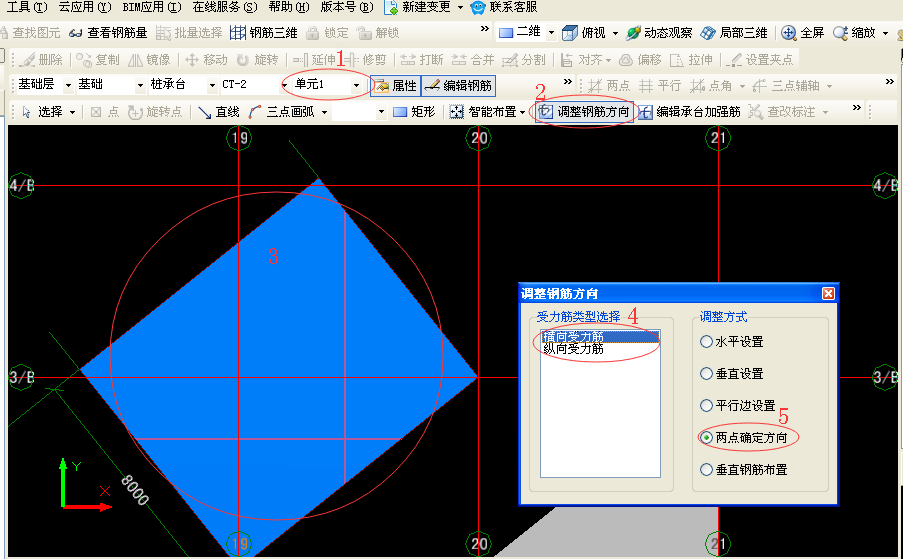

第一個三樁六棱承臺很簡單選擇參數化就可以，難點在于第二個三樁四棱承臺，它是斜筋。應該怎么畫呢？首先利用輔軸把承臺的邊框畫好，然后新建一個同體積的承臺設置好鋼筋，利用旋轉、對齊將承臺與畫好的輔軸邊框完全對齊，注意這時候的鋼筋是不與CAD上的鋼筋一致的，然后我們就根據CAD上的鋼筋走向，將對齊好的承臺鋼筋進行“調整鋼筋方向”：①將顯示框上面的“整體”選擇成“單元1”，②選擇“調整鋼筋方向”-選擇要“調整鋼筋方向”的圖元，③調整為自己想要的鋼筋方向。鋼筋的方向也可以用輔軸畫出來，另外你可以不做輔軸，可以直接把CAD草圖導入廣聯達中，直接進行圖元的對齊和鋼筋方向的調整。謝謝   記得給贊喲?。。?img alt="答疑解惑" src="http://f.fwxgx.com/e/2018/12/15437137278824_30276359.png" onclick="showOriginal(this)">
