識圖

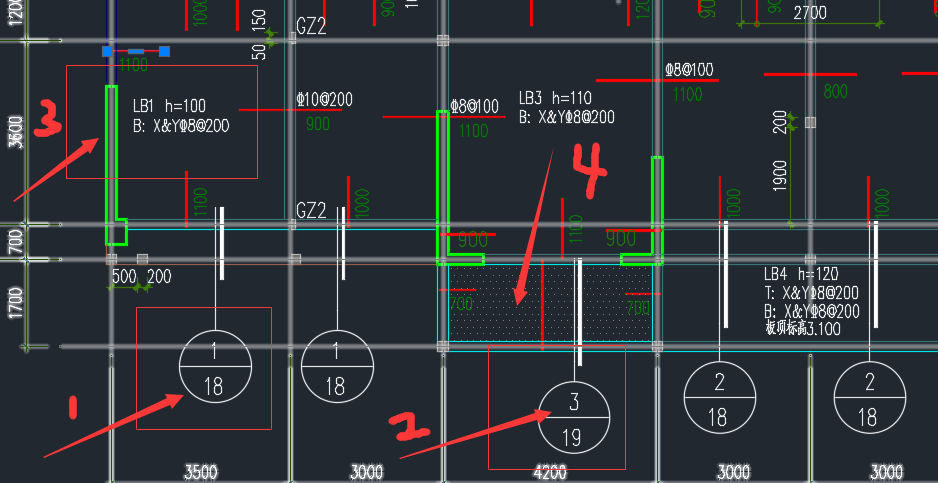

新手，樓板圖紙識別問題
1,2。兩個標號什么意思，有什么不同
3。lb1是不是只有下部分布筋，沒有上部分布筋
4.那個小點代表什么意思
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
2018-10-16 08:51:29
-

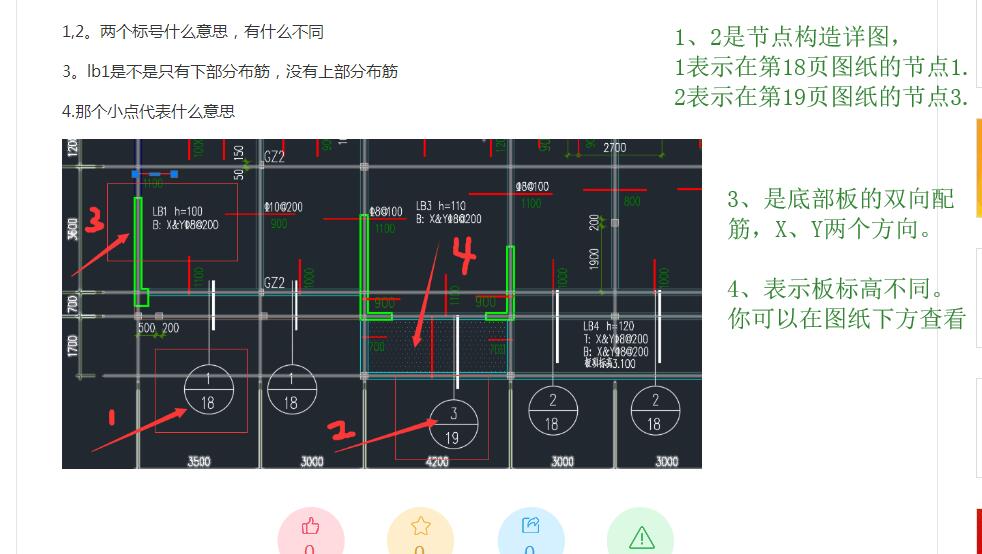

1.和2，是說這個位置構造有詳詳圖，1/18,意思是圖號18的圖紙里1大樣圖，3是墻線或者梁線。4是板，不同標高或板厚的板，在說明里有這種板的信息。
2018-10-16 08:55:06
-
小橫線表示支座鋼筋負筋
2018-10-16 08:58:12
