兩墻轉角的問題

圖示是動態觀察，請問如圖墻轉角部分一般如何處理才能不出現缺口

約束邊緣剪力墻的問題

請問這些虛線是什么意思？

問的陰影部位的約束構建問題

那個陰影部位需不需要用約束構建布置完，還是直接剪力墻拉通就行了，直接在約束構建里面其他鋼筋就行了補充問題：我說的是約束構造的陰影部位，使用剪力墻拉通還是用約束構造來擴大尺寸布置，補充問題：這種空的陰影部位呢，怎么處理呢，用未注明剪力墻還是用柱

LL和轉角暗柱的鋼筋構問題

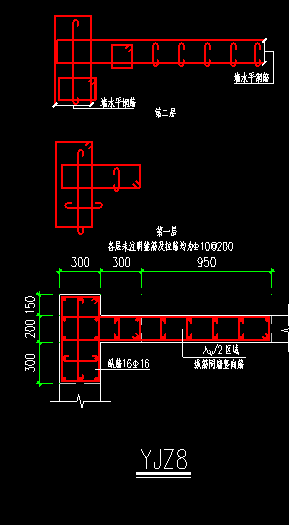

老師你好，我想問一下，LL和轉角暗柱的構造問題，如圖集所示，LL在與剪力墻相交時，剪力墻的水平縱筋是會穿過連梁進行拉結的，但是這種轉角暗柱配筋就是暗柱的配筋了，也就是說沒有水平筋來拉結連梁了，圖集表述就沒有涉及到這種類型的LL，請問LL和這種轉角暗柱的構造要怎么設置才算正確，需要設置剪力墻水平筋拉結嗎？補充問題：我知道畫上剪力墻就會有水平筋，但是也僅限于剪力墻內有水平筋啊，按構造圖集來講 水平筋是要穿過LL的，即使設置了剪力墻也計算不到LL內的水平鋼筋，而且這個轉角位置 本身應該是暗柱的配筋構造，就談不上有剪力墻水平鋼筋，這個圖集做法表述不清楚，真的讓人頭大

請教鋼筋高手：LL和轉角暗柱的構造問題

各位老師你們好，我想問一下，LL和轉角暗柱的構造問題，如圖集所示，LL在與剪力墻相交時，剪力墻的水平縱筋是會穿過連梁進行拉結的，但是這種轉角暗柱位置的LL是沒有和剪力墻（暗柱配筋形式和剪力墻不一樣）相連接的，也就是說沒有水平筋來拉結連梁了，圖集表述就沒有涉及到這種類型的LL，請問LL和這種轉角暗柱的構造要怎么設置才算正確，需要設置剪力墻水平筋拉結嗎？ 補充問題：我知道畫上剪力墻就會有水平筋，但是也僅限于剪力墻內有水平筋啊，按構造圖集來講 水平筋是要穿過LL的，即使設置了剪力墻也計算不到LL內的水平均年，而且這個轉角位置 本身應該是暗柱的配筋構造，就談不上有剪力墻水平鋼筋，這個圖集做法表述不清楚，真的讓人頭大
