集水井的大樣標注尺寸問題？

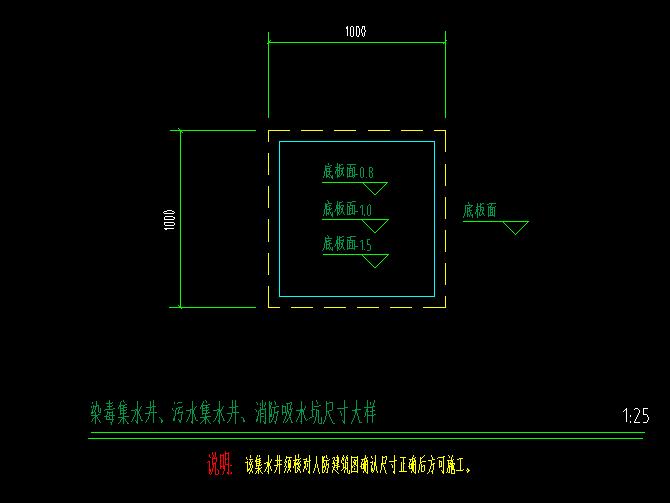

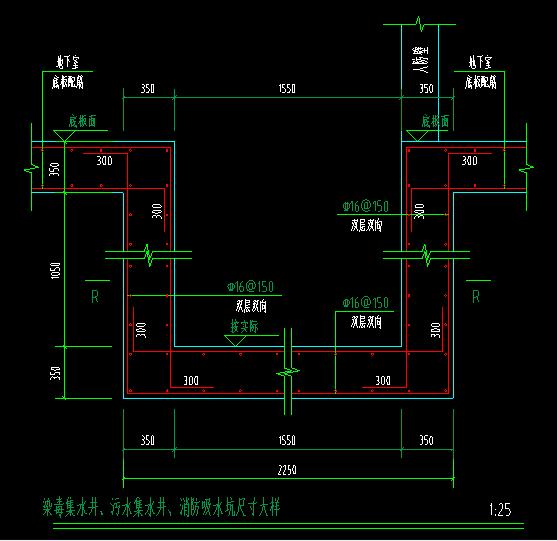

看不懂，平面和立面的標注不一樣，其他大樣也是這樣?該怎么看老師們？
補充問題：
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納看你這個圖應該是以平面尺寸圖的尺寸為準，剖面的尺寸應該是示意，主要看配筋和墻厚的，不過最好是找設計確認一下
2018-07-22 22:56:26
-

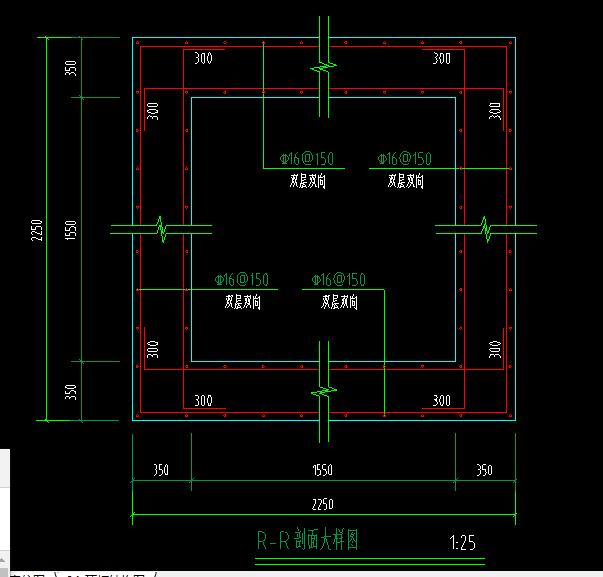

集水坑的內凈空是1550，然后第三個截圖，是在集水坑面還有懸挑形狀的板，那么這就要用板定義布置，然后再布置950*950的板洞。沒有記錯的話，前幾天也在看到這種問題，并做了相應的解釋。
2018-07-22 22:57:53
