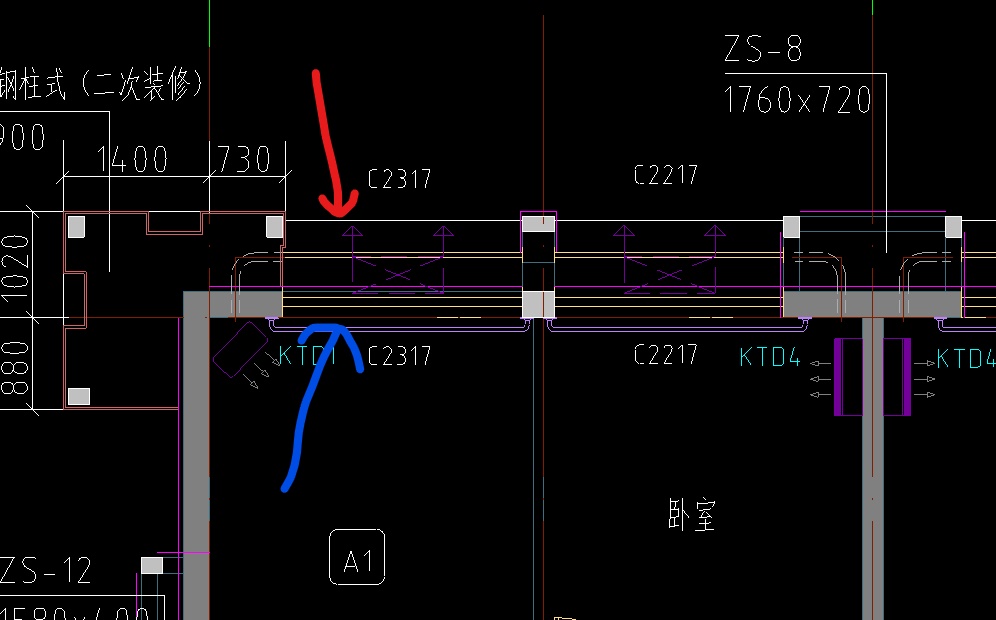

老師幫忙看一下這張圖，有點分不清

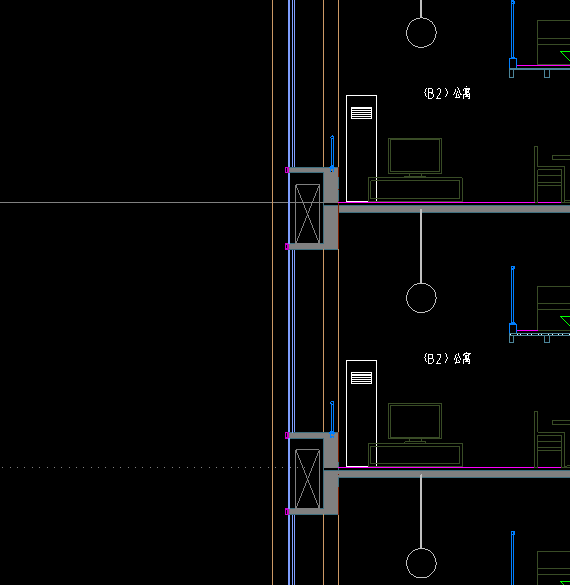

根據立面圖(無節點圖)，是不是紅色箭頭那有墻？并且有窗戶？藍色箭頭那也有墻？并且是欄桿？可是感覺跟平面圖不符啊？？？
全部回答
(2)
首答僅用{{minutesHtml}}
-
這是飄窗的平面和立剖面圖；紅色箭頭處應該是沒有墻的，飄窗下板上是窗。藍色箭頭處，飄窗下板以下是墻，以上是欄桿，洞口以上是飄窗上板和梁。
2018-05-28 14:33:47
-
這個是飄窗的圖紙，其中紅色箭頭一般是指空調的百葉窗，藍色箭頭處也有可能不是墻，是飄窗上下飄板的里面部分
2018-05-28 14:37:03
