夢檐非雪
2017-09-16 09:10:15
|
河北省
安裝
|
772查看
3回答
噴淋

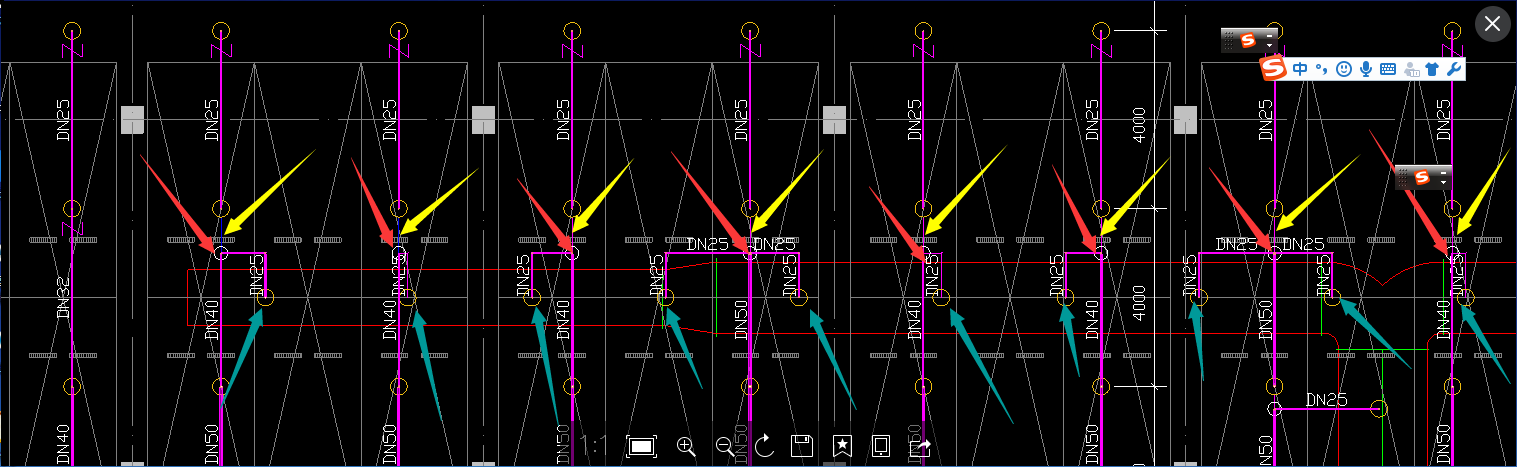

請問黃色箭頭指向的水平管的管徑是多少呢
紅色箭頭指向的立管下翻多少呢藍色箭頭指向的連接補償噴頭的短立管下翻多少呢
全部回答
(3)
首答僅用{{minutesHtml}}
-
請問黃色箭頭指向的水平管的管徑是多少呢
答：沒有標注就是DN25
紅色箭頭指向的立管下翻多少呢答：應該低于風管。藍色箭頭指向的連接補償噴頭的短立管下翻多少呢答：應該低于風管。2017-09-16 09:49:14
-
請問黃色箭頭指向的水平管的管徑是多少呢 ?答：黃色箭頭指向的水平管的管徑是DN32
紅色箭頭指向的立管下翻多少呢
答：下翻多少具體要看風管的尺寸，因為這個噴淋管一般是從風管上面穿過，紅色箭頭指向的立管是從風管的上面下翻到風管的下面。藍色箭頭指向的連接補償噴頭的短立管下翻多少呢答：藍色箭頭指向的連接補償噴頭的短立管下翻尺寸是0，也就是說這個補償噴頭是風管下面安裝離風管下表面的距離一般只有10CM，而這段支管也差不多是靠風管安裝，所以基本是沒有短立管的。2017-09-16 16:00:12
-
黃色所指圖片小看不清楚，你可以這樣考慮，不同管徑的連接，一般是按分支管、彎頭等進行變換交接。紅色和藍色上下翻的尺寸，要設計說明或者系統圖。
2017-09-16 17:10:25
