【鋼筋算量】剪力墻下部基礎放坡如何設置

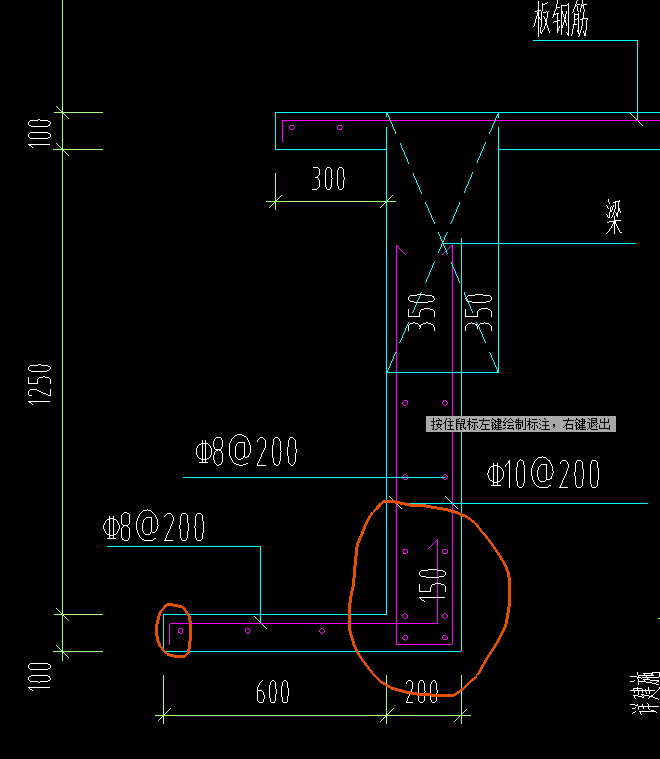

在剪力墻的下部是條形砼基礎。 從截面圖看，一面是垂直的，一面是60°放坡（如圖）。 請問這種基礎在【鋼筋抽樣2009】中應該如何設置呢？ 本人是新手，等待各位老師的解答，謝謝！

【鋼筋】剪力墻下部的條形基礎放坡如何設置

在剪力墻的下部是砼條形基礎。 從截面圖看，一面是垂直的，一面是60°放坡（如圖） 請問這種基礎在【鋼筋抽樣2009】中應該如何設置？ 本人是新手，等待各位老師的解答，謝謝！

【鋼筋算量】剪力墻下部基礎放坡如何設置

在剪力墻的下部是條形砼基礎。 從截面圖看，一面是垂直的，一面是60°放坡（如圖）。 請問這種基礎在【鋼筋抽樣2009】中應該如何設置呢？ 本人是新手，等待各位老師的解答，謝謝！

非常感謝你的回答 并再請教一個問題

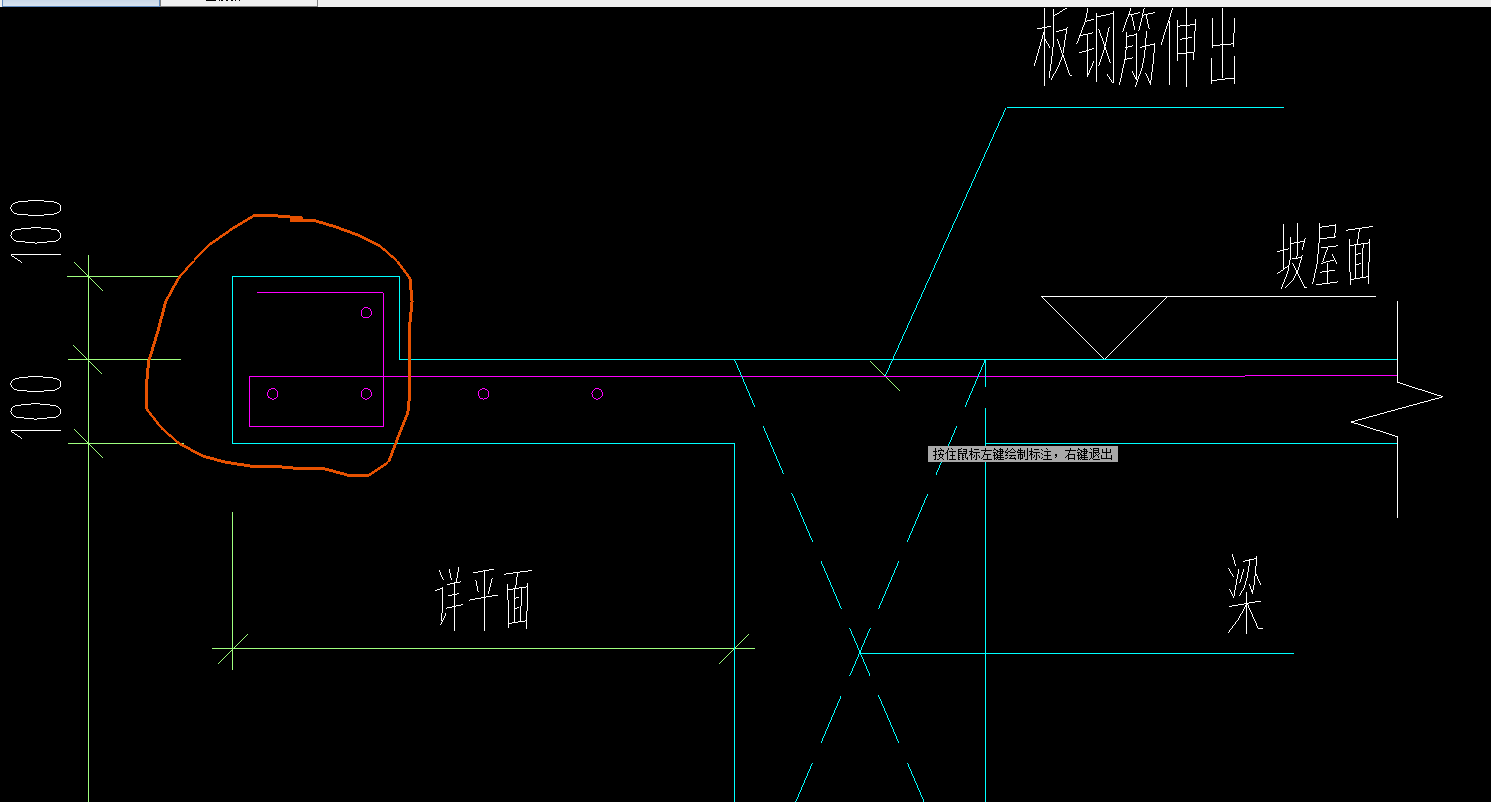

引用。。。。 3層框架 坡屋面 高差2.1m 其中有條梁沒有支座（柱或梁） 在此情況下無法輸入左支座鋼筋 請問這樣的情況怎么處理?。?-------------------你可用柱、墻、梁任一構件繪制設置支座后刪除。也可以做到下面一層，在分層中繪制。 非常感謝你的答案 可以解決輸入鋼筋的問題 不知道對鋼筋計算準確性有無影響？ 最后請教下 此設計是否有問題？ 坡面梁以第三層梁為支座妥不妥？

求教DDL梁是什么梁？節點鋼筋如何處理?

收到一份圖紙，為低于六度非抗震設計。如下圖（基礎梁配筋圖），連接挖孔樁的梁圖紙上標注為DDL梁，百度為單軌吊梁，沒聽過這個名詞。請問各位老師，這認定為基礎梁還是承臺梁？他的節點如何處理？？樁鋼筋錨入梁還是梁鋼筋錨入樁？如果錨固他的做法是多少長度？或請給一份圖集編號查看，謝謝大家！問題補充：感謝老師的回答。翻圖集“基礎聯系梁用于獨立基礎、條形基礎、樁基承臺之間的連接，其制圖規則按非框架梁?！边@樁頂跟梁頂?shù)臉烁呤且粯拥模菏盏交A反力，符合基礎梁的特征。而且他又沒承臺，梁起了聯系樁的作用，又符合承臺梁特征。請問到底應該怎么定義？？圖上這條梁上面有剪力墻，咨詢一位朋友他又說的以框支梁定義，求大神解惑，越來越糊涂了，因為不同的梁構造不同，牽涉到箍筋的連續通過或不連續，支座的錨固等，非常感謝各位！！ 繼續補充，感謝各位老師的熱心解答，今天我按照基礎梁定義了構件，在原位標注時發現不符合基礎梁的制圖規則。如上圖，原位標注是標注在上部跟框架梁一樣的，我今天一直翻各種資料圖集。請問到底是基礎梁還是承臺梁或者基礎連梁以及地框梁？？跪地求助再補100分！ 再一次補充，經請教設計，他說的是設計為基礎梁，但是基礎梁的話，這個鋼筋標注就有問題，支座的原位標注是寫在上部跟框架梁的位置一樣了。真的搞不懂感謝各位，咨詢設計老師說的按基礎梁處理，實在不好取舍答案，開了個投票，讓大家評定分給誰吧。
