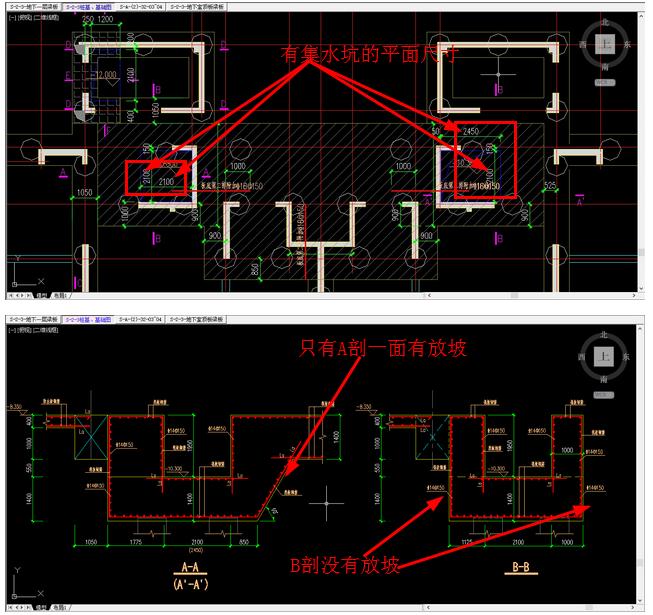

如圖筏板配筋圖

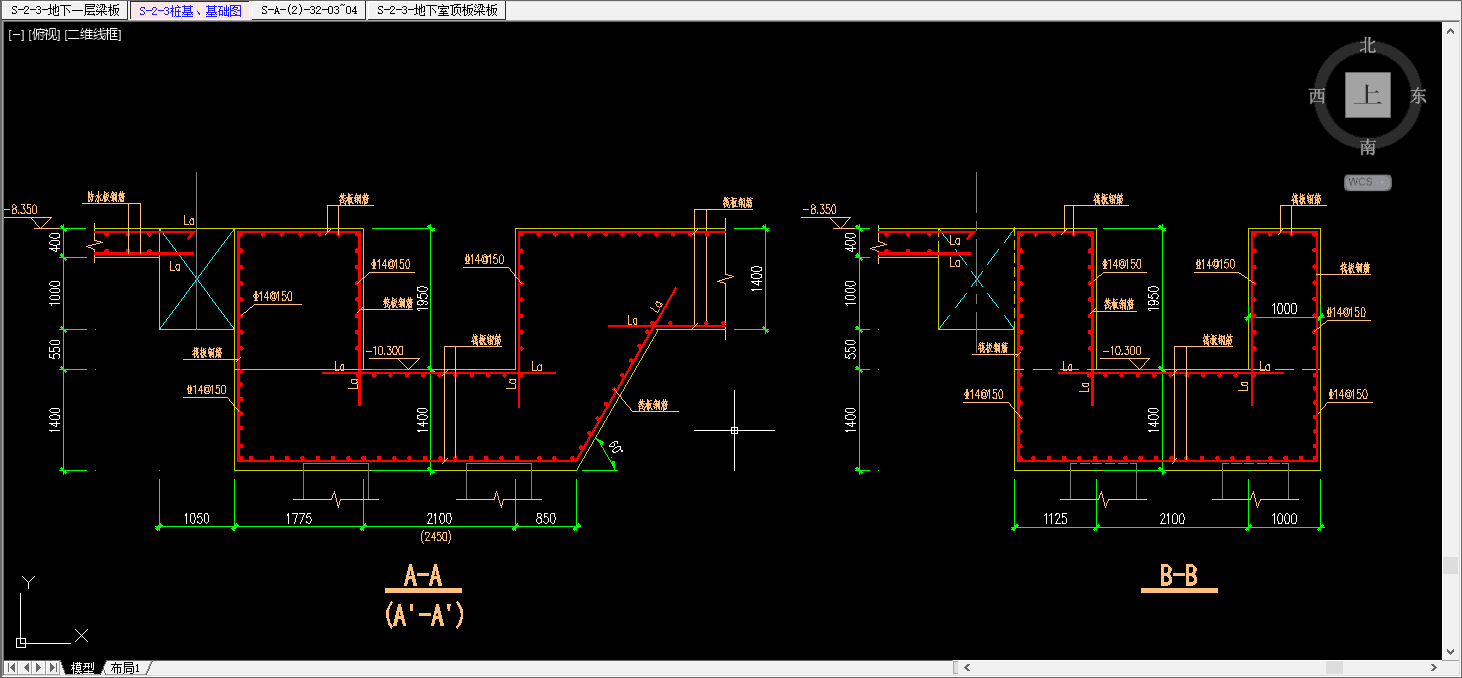

，未注明的為400厚，陰影部分筏板為1400厚，未注明的板頂標高為-8.35，陰影部分注明筏板頂為-10.3；以A-A,B-B剖面為例子，如何畫出來剖面反應的配筋？原本我想用集水井也代替不了，因?yàn)锳-A剖面只有一面放坡，而且集水井的平面尺寸也不好確定；如果用筏板變截面的話，也不行，因?yàn)樽兘孛鏇](méi)有鋼筋信息的輸入，而且90度變截面也設置不了，并沒有相互重疊的變截面距離；那么想問下，這A-A,B-B剖面的配筋怎么畫呢？ 其余剖面也很多，就想以這個比較簡單的作為例子請假老師。謝謝！
