關于剪力墻暗柱問題

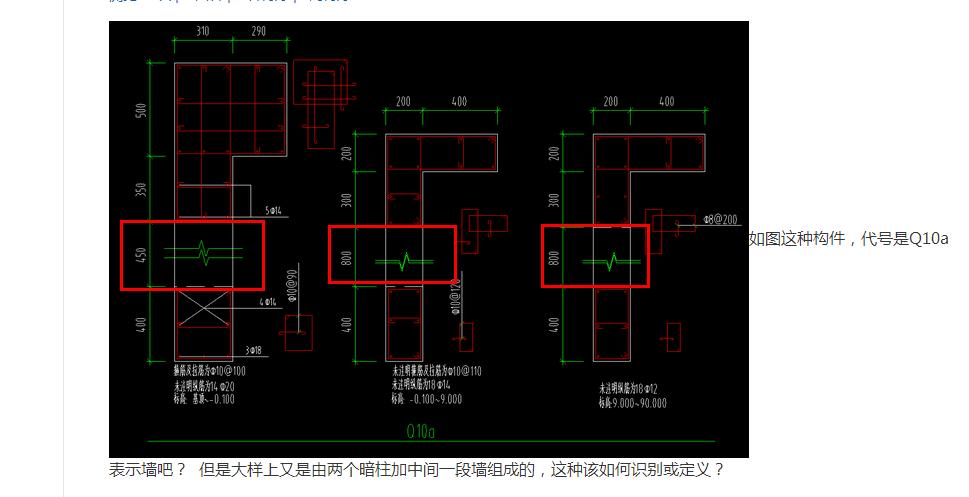

如圖這種構件，代號是Q10a 表示墻吧？ 但是大樣上又是由兩個暗柱加中間一段墻組成的，這種該如何識別或定義？
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納

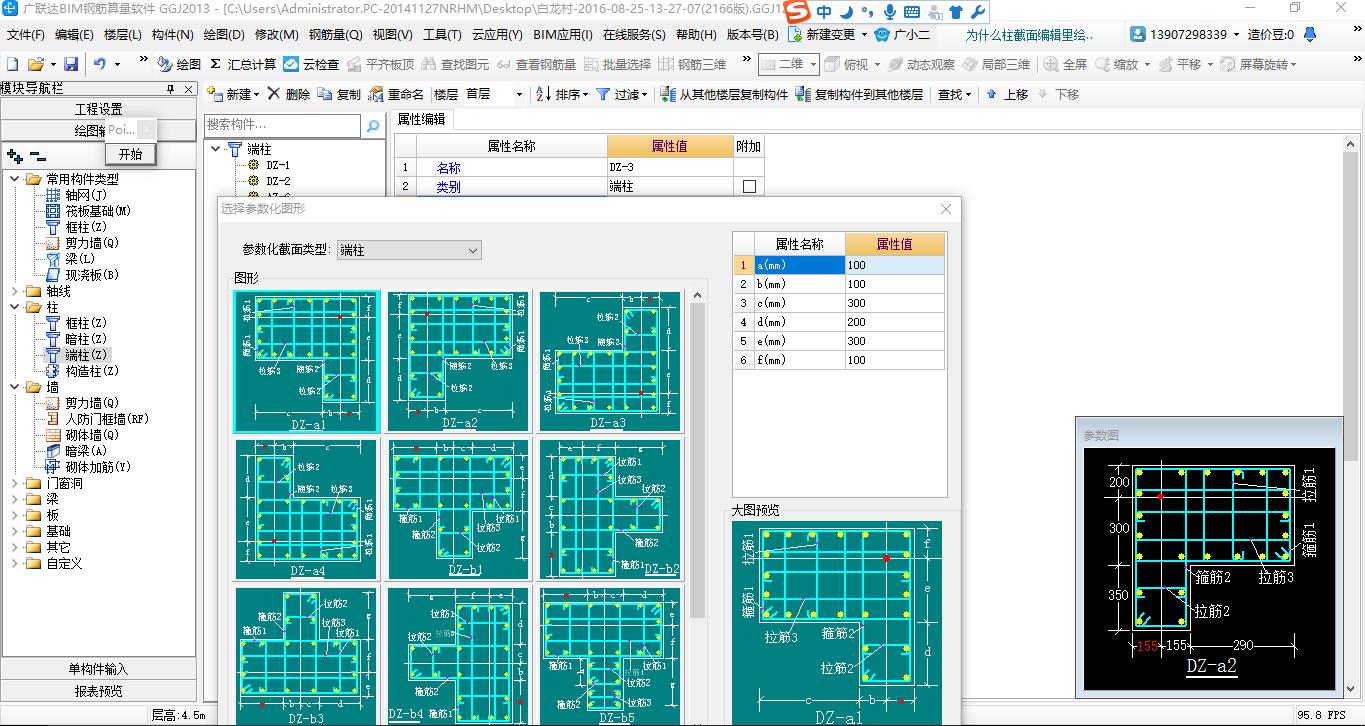

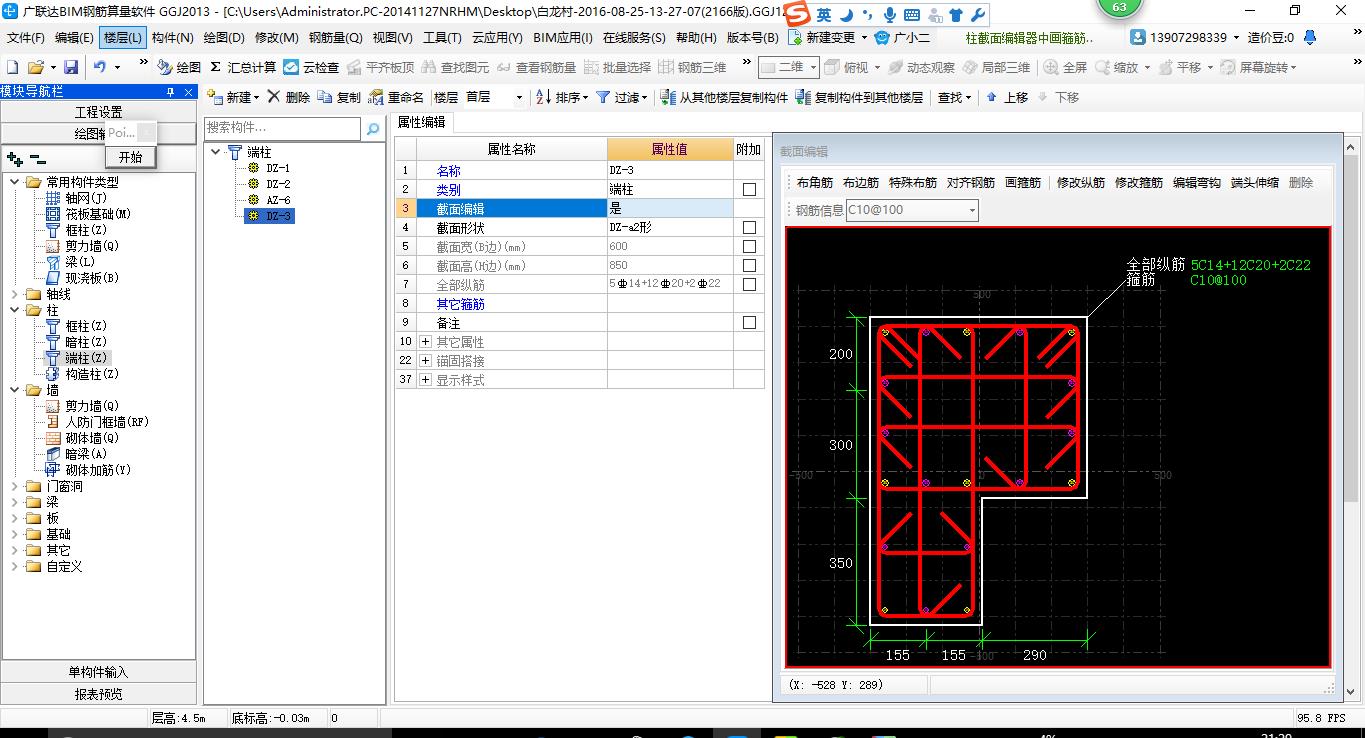

你好：分開定義暗柱和端柱。定義端柱，新建參數化端柱，選擇相一致截面形式，按照?qǐng)D紙截面尺寸輸入，完成后，在屬性中截面編輯“否”更改為“是”，按照?qǐng)D紙鋼筋輸入縱筋和鋼筋。
2017-03-06 21:26:44
-

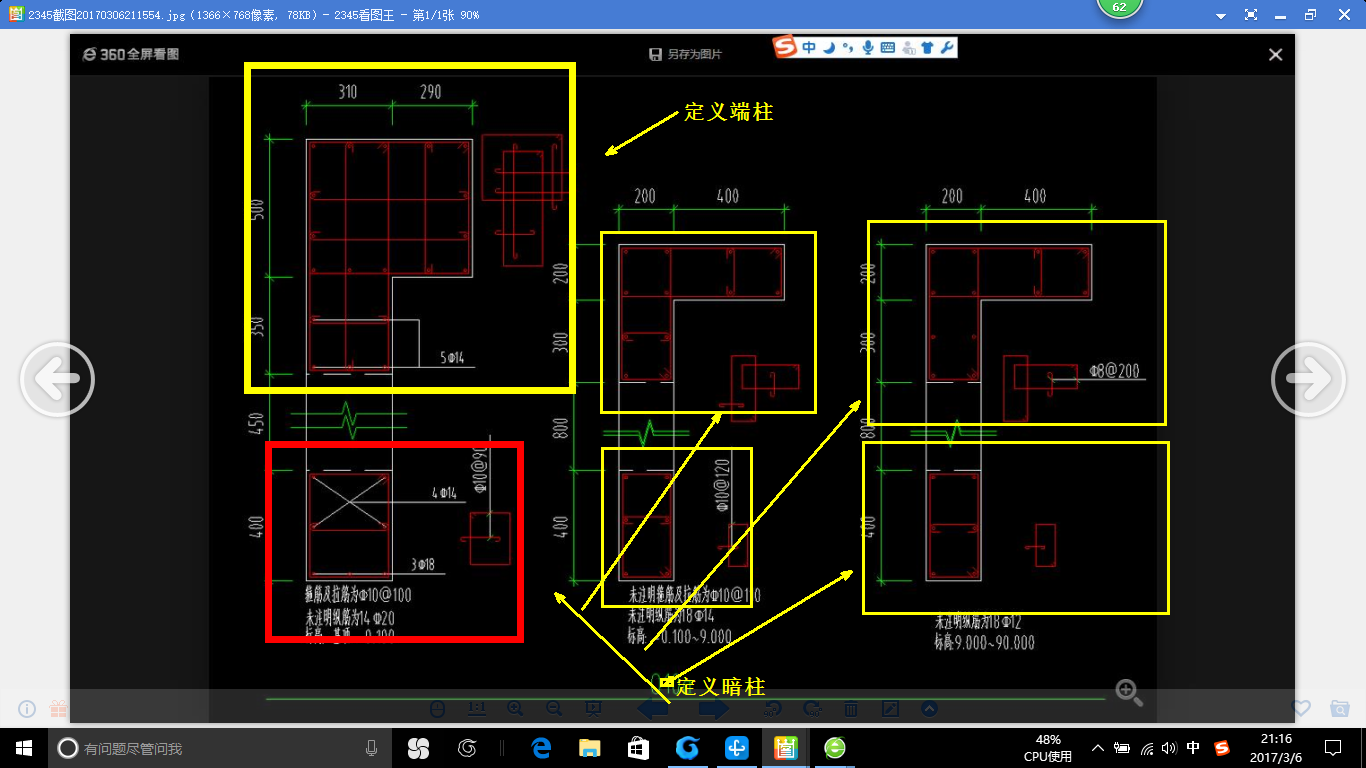

答：下圖紅框中的位置用剪力墻定義布置。左圖中上部用端柱定義，其它的位置用暗柱定義。
2017-03-06 21:22:18
-
答：兩個暗柱或端柱要分別定義和布置，墻要畫到暗柱或端柱里。
2017-03-06 21:25:24
