土建算量GCL2013
|
596查看
2回答

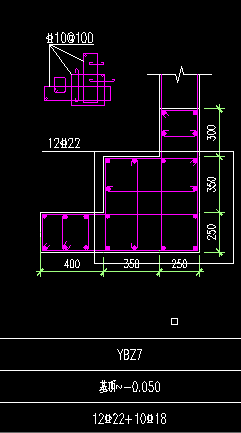

求大神叫我怎么畫這樣的構件
請問這種構件怎么設置信息的 怎么畫 ？前輩們給出具體步驟 謝謝了 ！
全部回答
(2)
首答僅用{{minutesHtml}}
-
第一幅圖中是最普通的矩形暗柱的，直接新建暗柱就可以的
下面的圖選擇參數化端柱繪制就可以
2016-12-17 22:13:18
-
一種方法是選擇對應參數化暗柱來處理,還有一種方法是在定義時截面編輯中選擇是,然后按實際樣式畫出截面形式,在配筋中用布置縱筋和畫箍筋的方法來畫出箍筋,定義好后在繪圖區中點畫.
2016-12-18 07:43:50
