里海
2016-07-30 21:41:58
|
河南省
鋼筋算量GGJ2013
|
1317查看
3回答

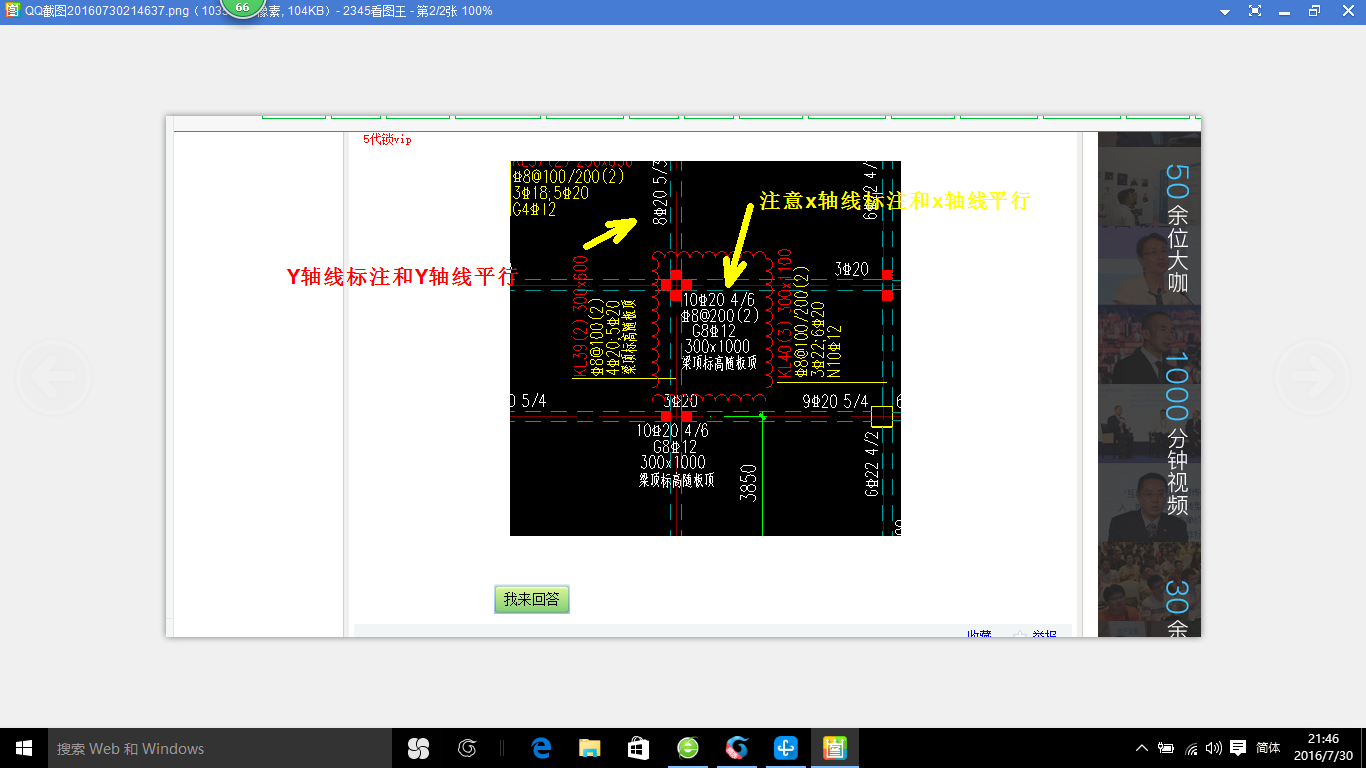

紅色方框里的是什么意思，是哪一跨梁的原位標注怎么標注？
全部回答
(3)
首答僅用{{minutesHtml}}
-

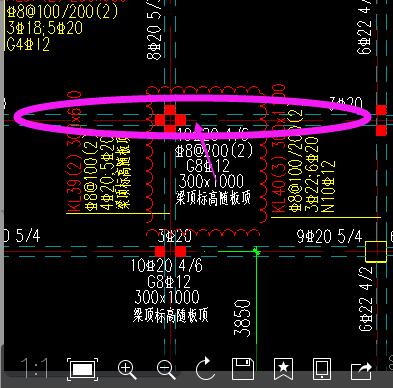

已采納你好：紅色方框表示框架梁下部鋼筋10c20 4/6(表示鋼筋我二排，上排為4根，下排為6根）箍筋c8@200（2），構造鋼筋8c12，這一跨梁的截面為300*1000，標高為梁頂標高同板頂。(一般情況是不寫梁頂標高隨板頂高，注明了肯定這跨梁標高不同于其它跨度梁高）
2016-07-30 21:56:02
-

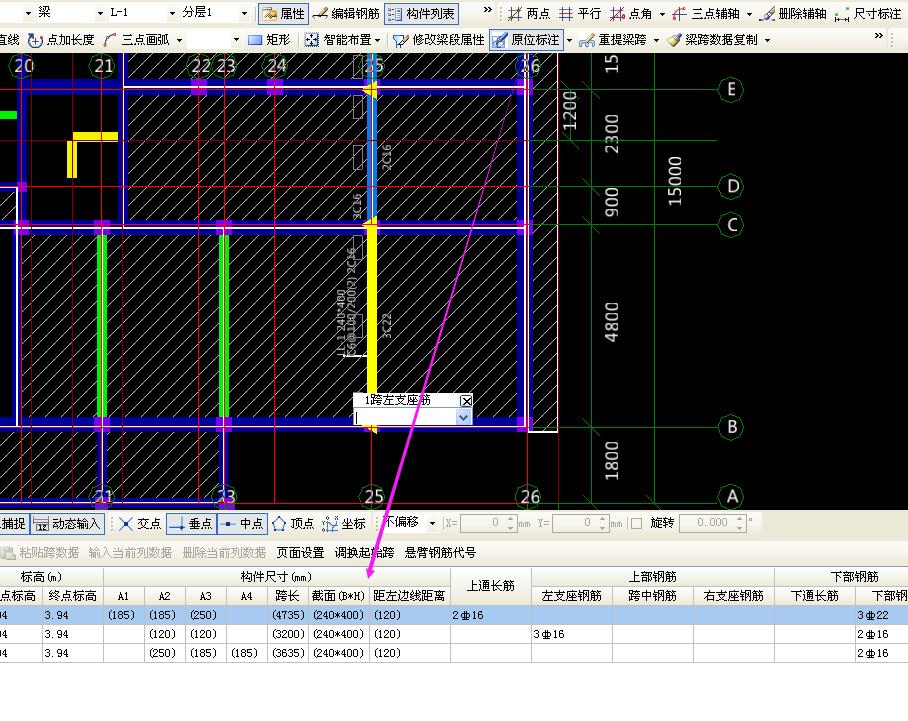

答：這是十字梁中橫梁下部的原位標注，方法如下圖所示：
2016-07-30 21:54:13
-
是上面這跨梁的原位標注的，你點擊原位標注，在下面的彈出的方框內對應輸入信息就可以
2016-07-30 21:52:52
