如圖這種承臺應該如何布置鋼筋

如圖這種承臺用筏板來定義,然后中間坑用集水坑構件來定義并畫圖,分別定義筏板主筋底和面筋布置即可.

從圖片上看應該是筏板基礎與剪力墻布置組合形成電梯坑，電梯井也是用剪力墻布置，屬性中調整電梯井墻錨固。按照樓上老師的方式，主要是井的周邊設計要求的鋼筋有所不同，以及拉筋也不方便計算。

我的設置方式供你參考：

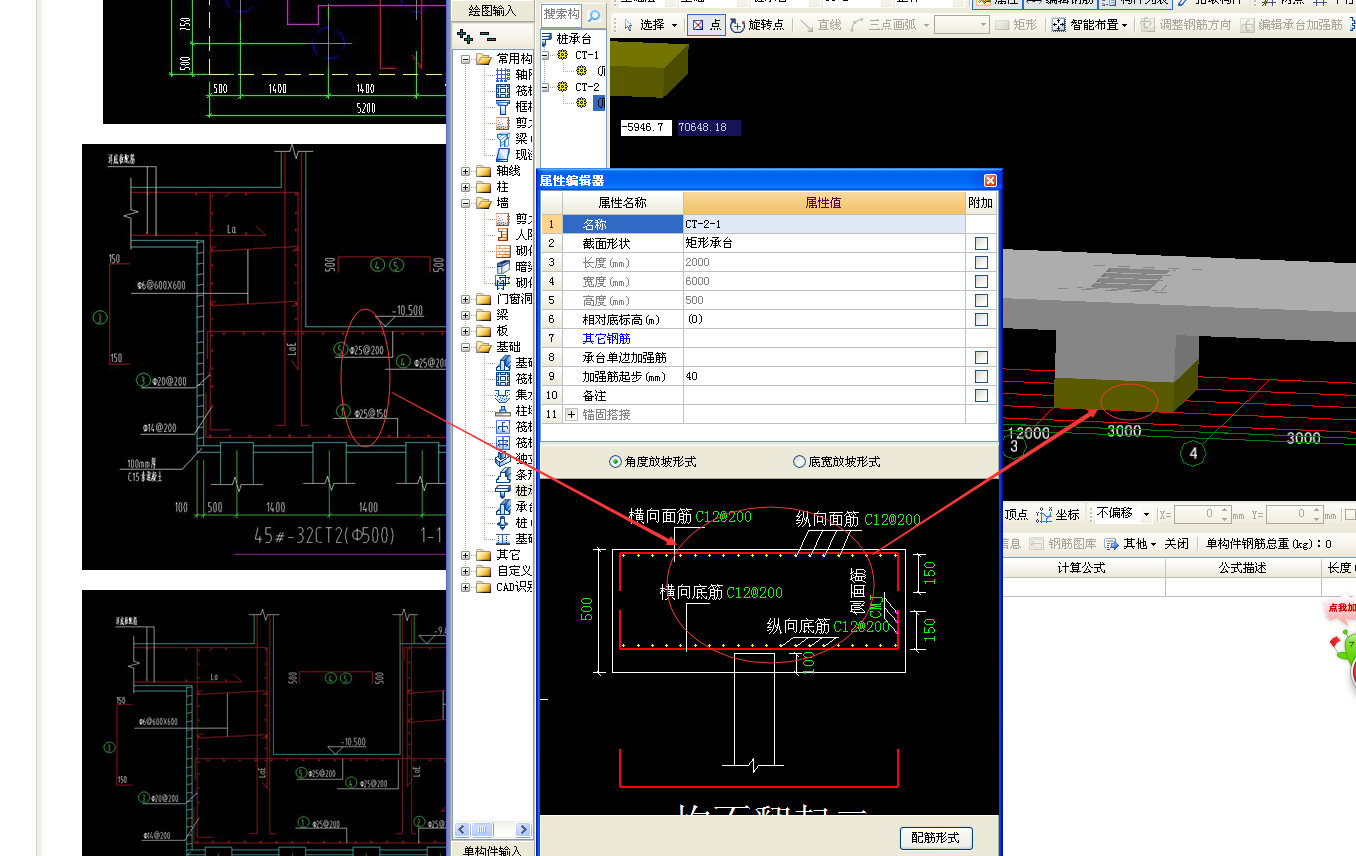

圖片1，定義承臺代替電梯井底；

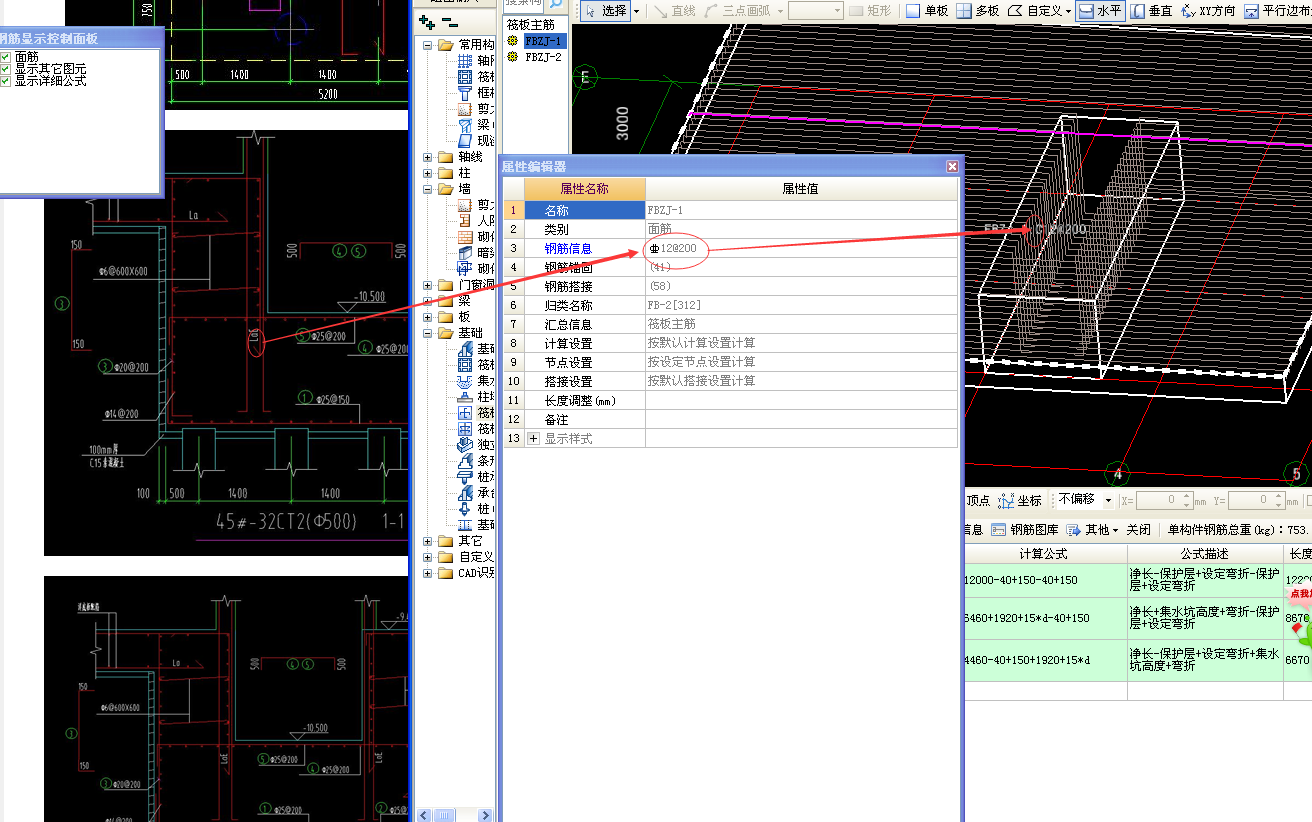

圖片2，用筏板定義電梯坑范圍，屬性中輸入筏板的封邊鋼筋代替電梯坑外壁的鋼筋，但對于拉筋就要在屬性的其它鋼筋或者單構件中輸入；

更正圖片2的解釋，因?yàn)檫@種布置匯總計算后是不計算鋼筋，就是在用筏板定義電梯坑范圍，并按電梯坑深度設置厚度，先進行匯總計算，在編輯鋼筋點選這塊筏板，再點工具欄上鎖定，這樣就要可以布置其它部位的筏板就沒有問題了；

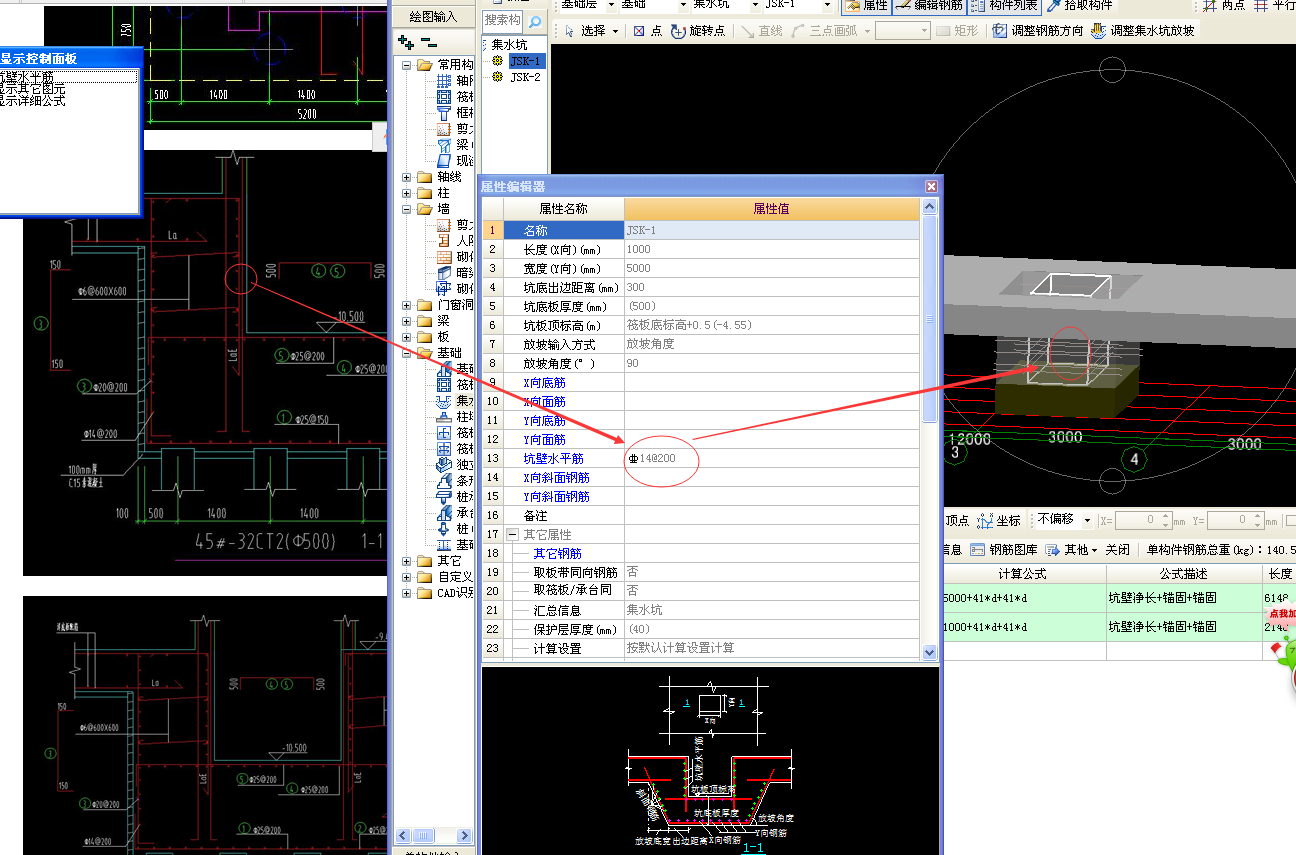

圖片3，定義集水井代替電梯坑，屬性中輸入水平鋼筋，計算電梯井內的水平鋼筋；

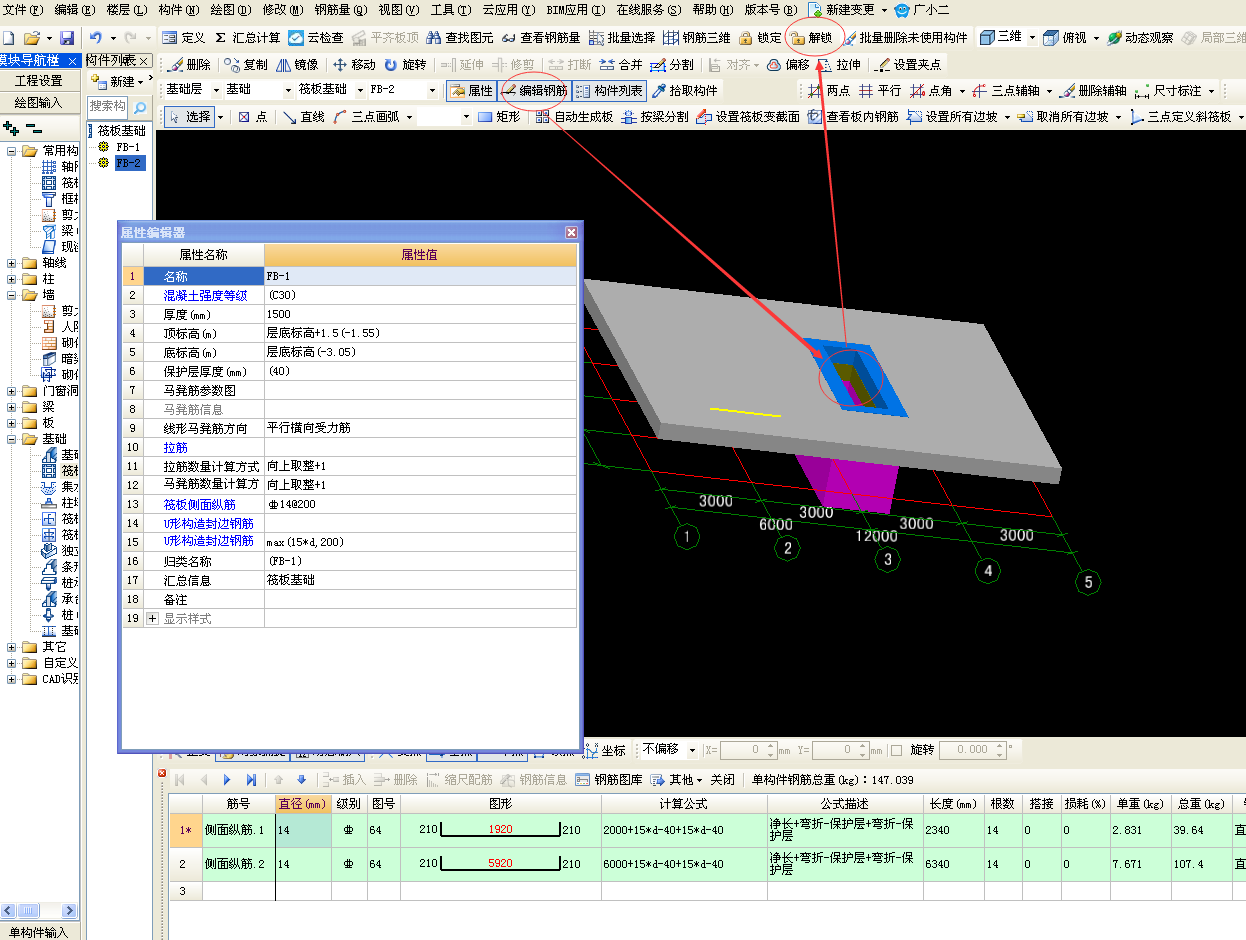

圖片4，筏板面部受力筋匯總計算后，及可彎折錨固入電梯井內的垂直鋼筋；
