墻垂直筋在基礎內這樣錨固,該怎么處理?

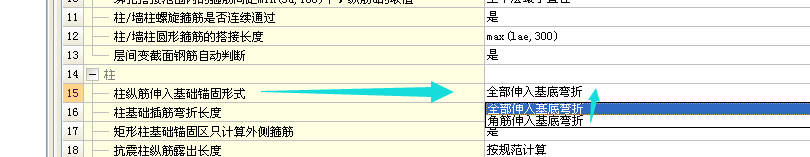

軟件中的設置全部插筋深入基礎底部彎折。這圖紙上要求的部分深入到底部彎折。部位是在基礎中錨固LAE 這該怎么設置呢?
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
你好:目前軟件里只框架柱可以定義角筋伸至基礎底加彎折,其它鋼筋按一個錨固伸入筏板內。墻柱還沒有這一設置。所以說你截圖中的墻柱,目前軟件里沒法直接處理,只能手工調整后鎖定。沒有更好的方法了。
2015-09-23 14:19:33
-

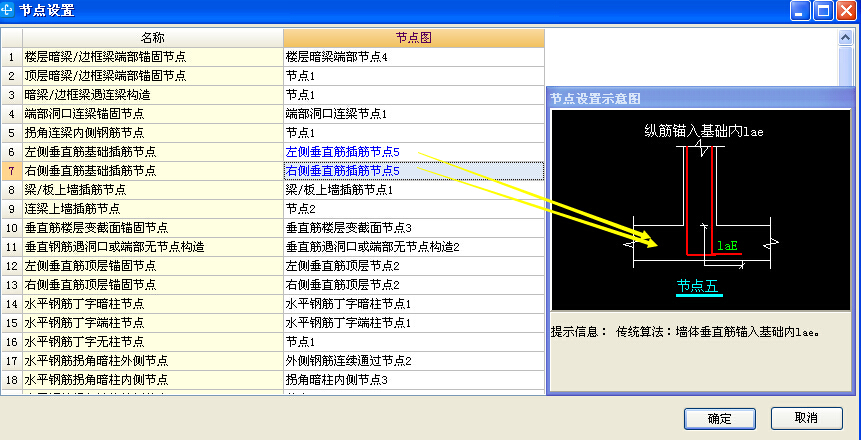

在節點中設置就可以
2015-09-23 13:54:09
-
軟件中的設置全部插筋深入基礎底部彎折。這圖紙上要求的部分深入到底部彎折。部位是在基礎中錨固LAE 這該怎么設置呢?

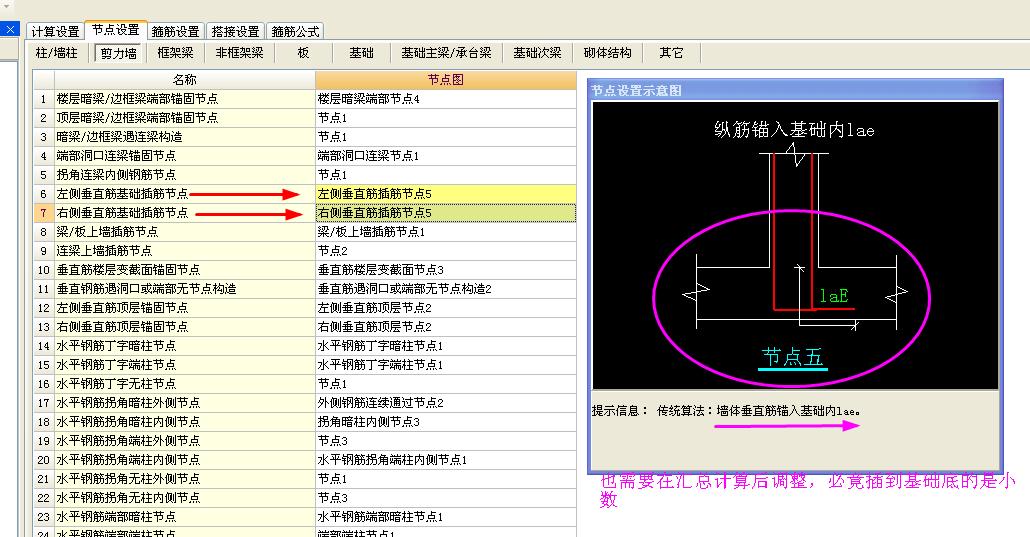

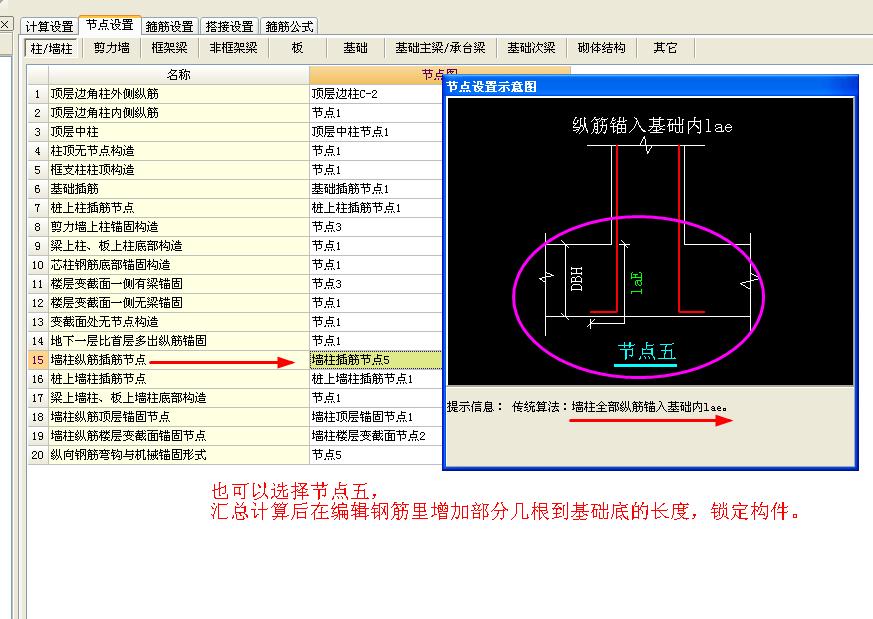

軟件中的設置全部插筋深入基礎底部彎折,這圖紙上要求的部分深入到底部彎折,部分是基礎中錨固LAE,這個只能在匯總計算后,根據實際需要在編輯鋼筋中修改部分鋼筋彎折部分直錨然后鎖定的辦法來處理.
2015-09-23 14:33:08
-
軟件中的設置全部插筋深入基礎底部彎折。這圖紙上要求的部分深入到底部彎折。部位是在基礎中錨固LAE 這該怎么設置呢?

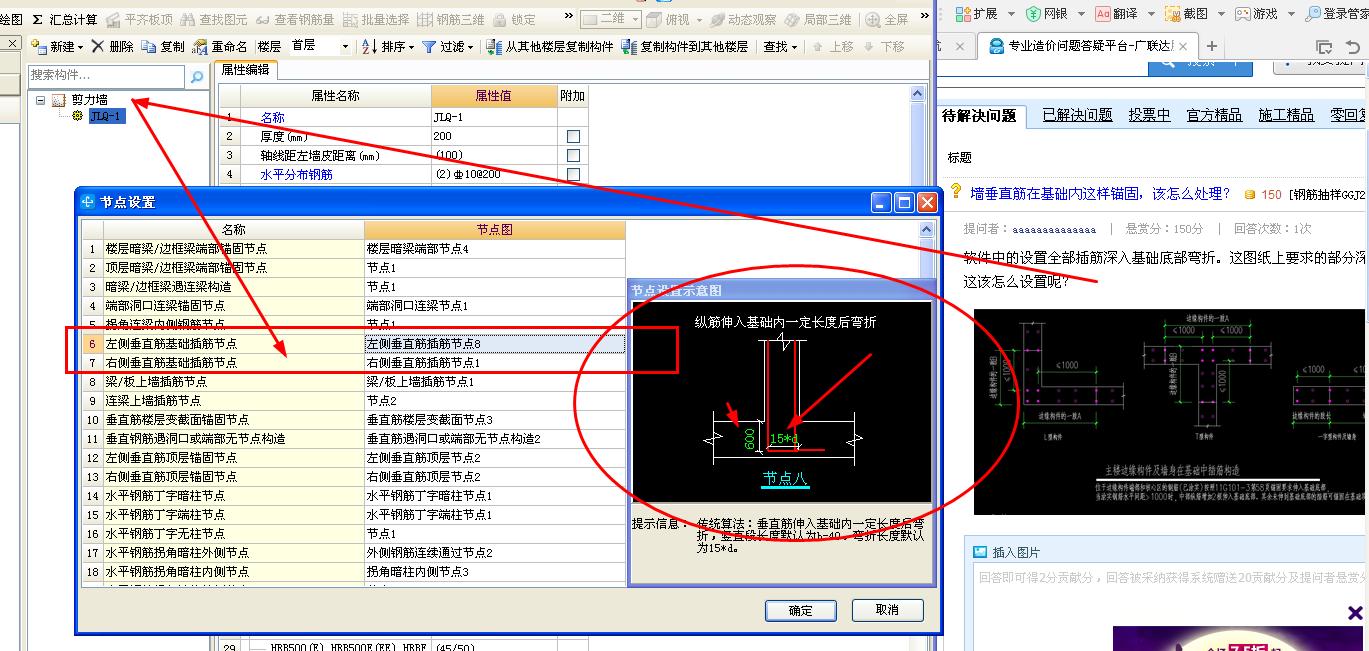

答:在定義剪力墻屬性窗口中設置。不能在設計設置中設置了。因?yàn)槟愕脑O(shè)計圖分為兩種情況。所以要在屬性定義中分別定義,(私有屬性)。然后分別畫圖。
2015-09-23 14:21:33
-
