小英英子
2015-05-17 09:39:11
|
河北省
安裝
|
1227查看
3回答

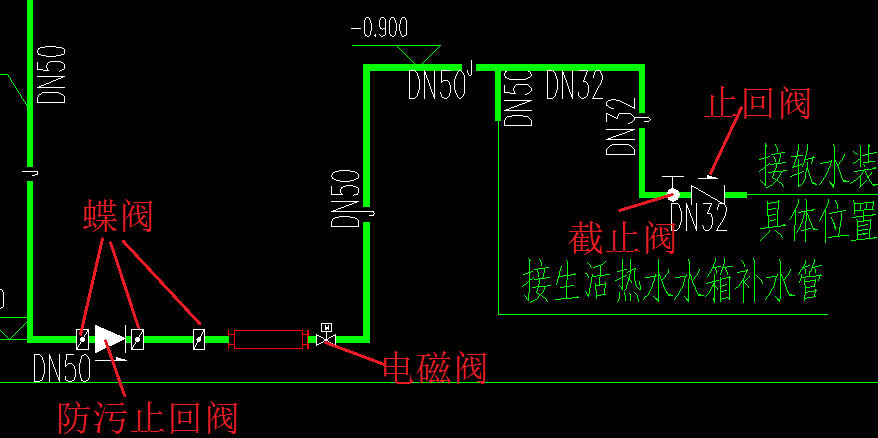

給排水圖例
圖上從左到右都有哪些閥門管件，那個紅色的是什么
全部回答
(3)
首答僅用{{minutesHtml}}
-
給排水圖例：蝶閥、防污止回閥（倒流防止器）、蝶閥、蝶閥、？、電磁閥、截止閥、止回閥，那個紅色的不太清楚，有點像套管伸縮器。
2015-05-17 14:49:27
-
上圖從左到右有蝶閥、水表、蝶閥、蝶閥、過濾器、電動調節閥、球閥、單流閥，那個紅色的是過濾器。
上圖從左到右有彎頭、彎頭、彎頭、三通（DN50）、管補（DN50×DN32）、彎頭、彎頭、外絲、油任、外絲彎頭
2015-05-17 13:18:02
-
這個給排水的圖例不常見，你可以參考一下圖紙說明判斷或者咨詢一下設計要求審計說明
2015-05-17 19:01:31
