剪力墻遇框架柱的鋼筋節點
如圖所示，剪力墻遇框架柱，我想問一下節點做法和具體的出處圖集，框架柱處剪力墻水平鋼筋水平通過嗎？還是斷開？畫的時候每跨都斷開還是不要斷開！
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納
如圖所示，剪力墻遇框架柱，我想問一下節點做法和具體的出處圖集，框架柱處剪力墻水平鋼筋水平通過嗎？還是斷開？畫的時候每跨都斷開還是不要斷開！

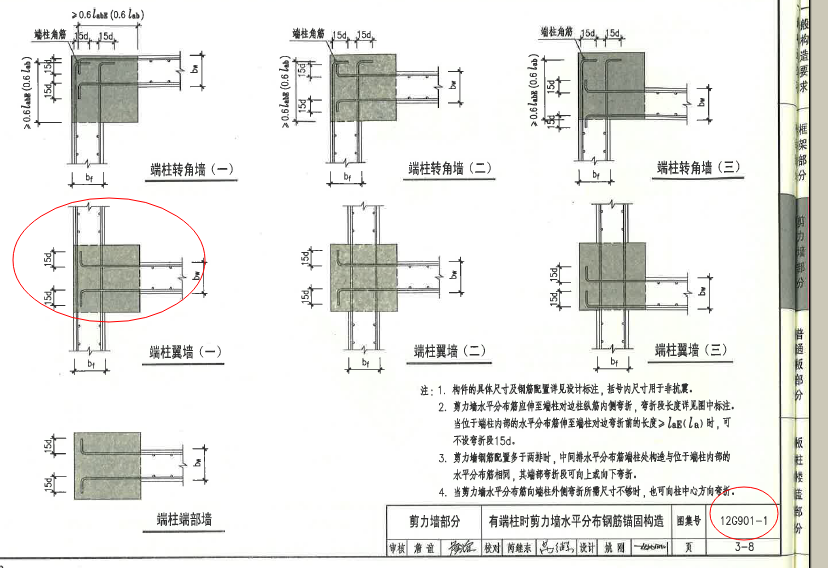

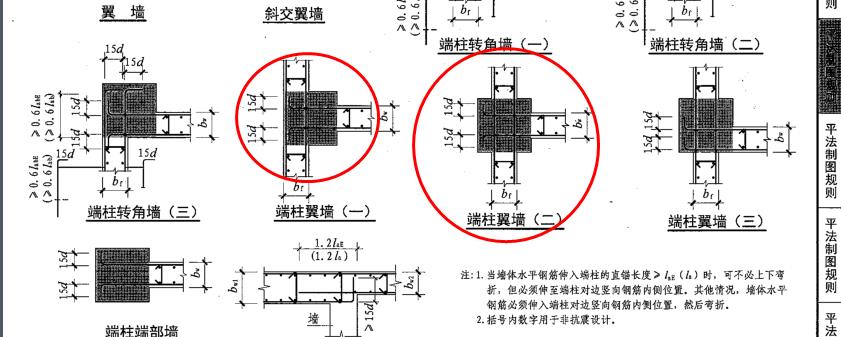

剪力墻遇框架柱,節點做法,一般是剪力墻水平筋通過的.畫的時候可以連續畫不用斷開的.在圖集11G101和12G901中都有此做法的.
2015-01-14 13:16:15
-
那個柱子圖紙標注是KZ，實際該柱子為FBZ，參考11G101圖集
2015-01-14 12:56:49
-
你好：此處的剪力墻必須是連續畫過去，水平鋼筋也是要連續通過的，請看平法圖集12G901-1。
2015-01-14 13:07:41
-
