如何畫斜板？

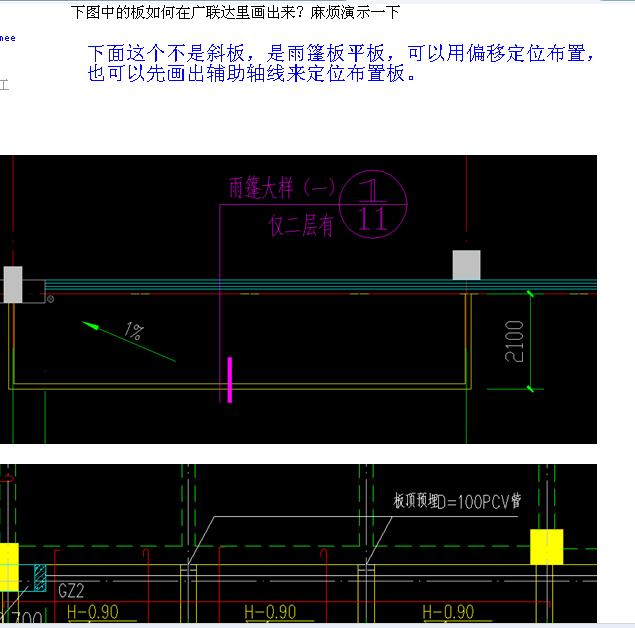

下圖中的板如何在廣聯達里畫出來？麻煩演示一下
全部回答
(3)
首答僅用{{minutesHtml}}
-
已采納首先根據圖紙要求及配筋把板畫起

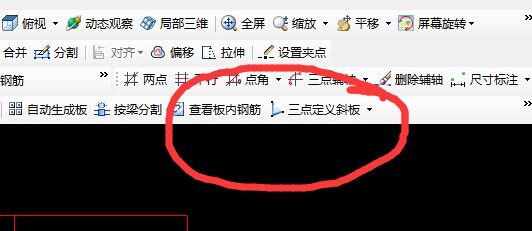

，然后右上角工具欄里有三點定義
點了之后選擇你要定義斜板的板

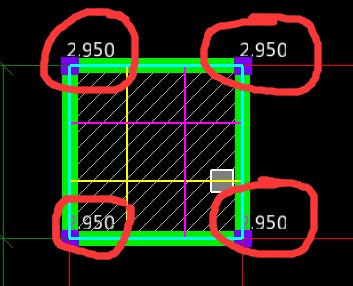

板四個角的標高就出來了，如圖，你你在根據實際要求將各自的標高改了就可以了
當然，根據實際情況，還需將梁柱墻等構件平齊板頂
之后效果就出來了
2015-01-04 10:26:15
-
2015-01-04 12:08:44
-
首先畫好一塊平板，用三點定義斜板功能繪制，點時會有提示的，可以多試幾次就知道了。
2015-01-04 10:03:07
