黃色那個BV線是應急照明電源強制點亮線，但是配電箱系統這么設計很少見到

看電箱也不是雙電源電箱，無雙電源轉換開關，設計是使用塑殼斷路器2個，各有一路電源從1ATE1引入，平時只有常用電供電，當火災發生時，常用電會被切斷，轉換到另一路電供電，使應急照明燈具能繼續工作。

但是我覺得這個配電箱系統畫法是錯誤的，當電源被強制切斷時，電箱內的設計原件無法提供電源的強制開啟或通電，無繼電器也無交流接觸器，靠MKM5-63這個塑殼斷路器更本沒這個能力啊，建議詢問設計院，給出解釋，別裝好了，調試的時候發現不能實現功能，消防驗收過不了。

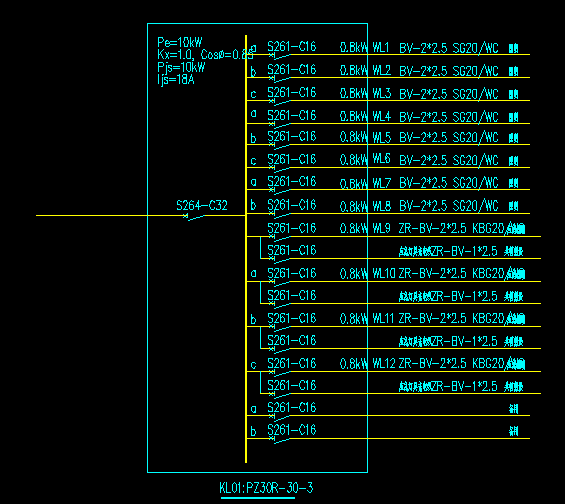

如下圖，把S264-32改成個帶分離脫扣的就可以了
