怎么繪制彎梁
這是2條梁來的，但是就在轉彎處合在一起而且變成彎曲的。而且沒有CAD。
全部回答
(5)
首答僅用{{minutesHtml}}
-
已采納
這是2條梁來的，但是就在轉彎處合在一起而且變成彎曲的。而且沒有CAD。

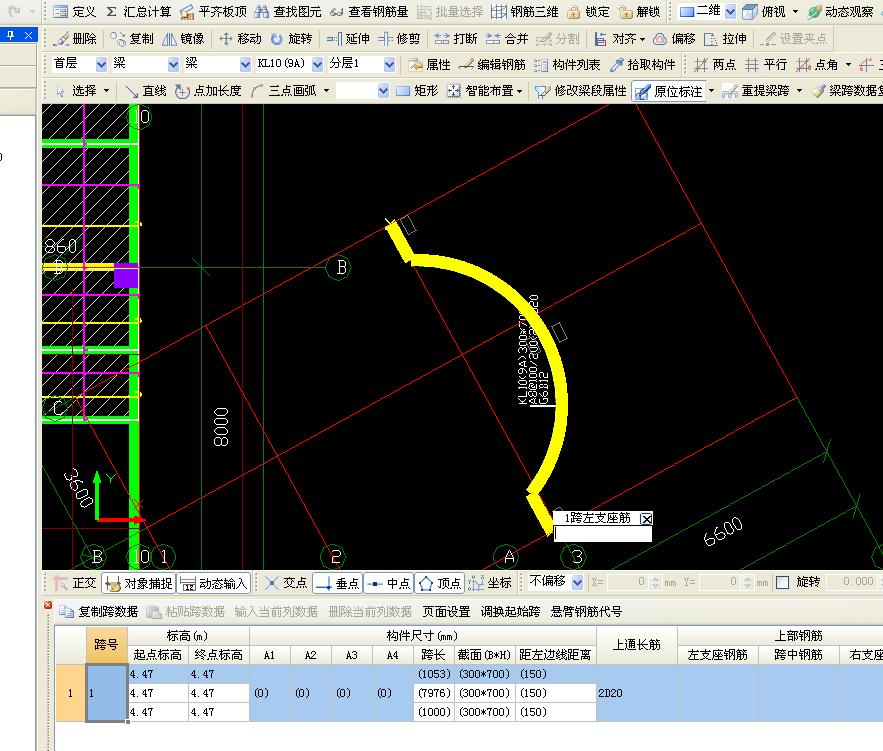

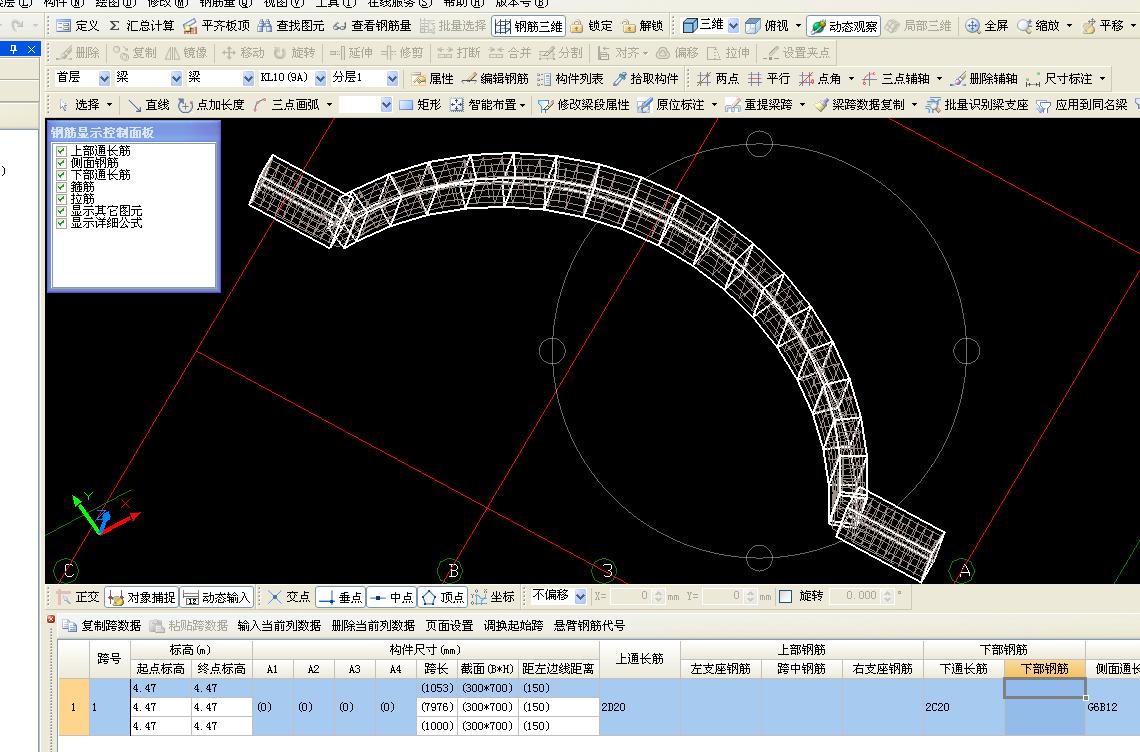

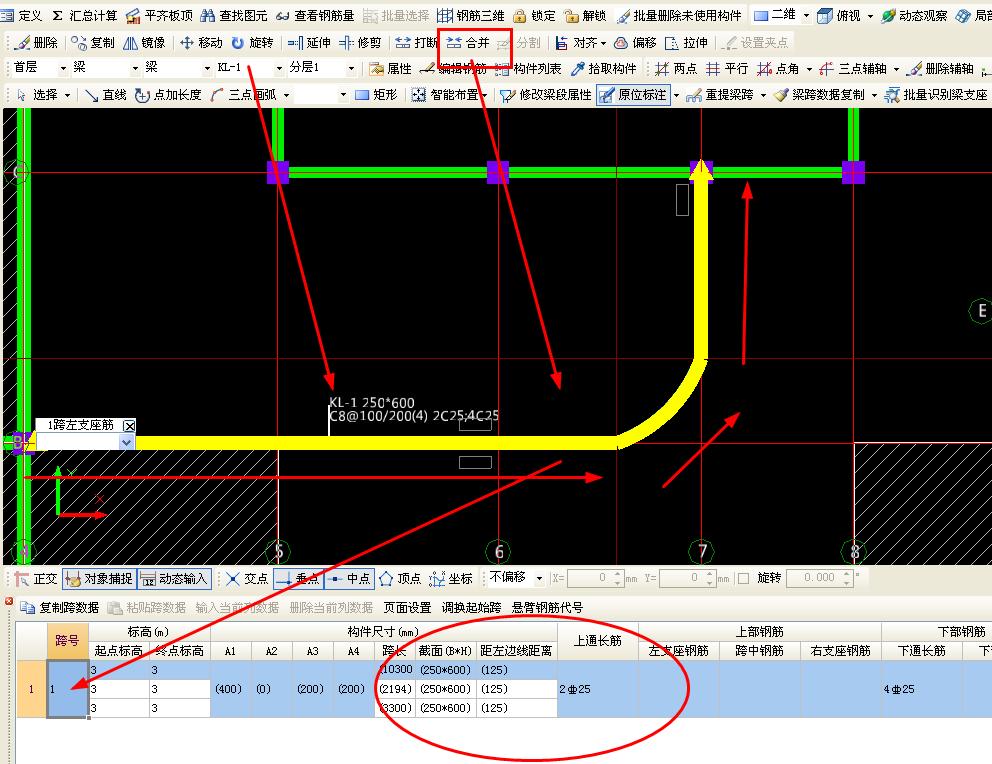

答：，，，用下圖三的方法，用同一定義屬性的梁分三次畫好后合并成一根梁。
2014-11-11 15:57:11
-
不是有個繪制彎梁的工具么？
2014-11-11 14:21:01
-
這是2條梁來的，但是就在轉彎處合在一起而且變成彎曲的。兩條不同名稱的梁分別定義分別繪制。
2014-11-11 14:24:03
-

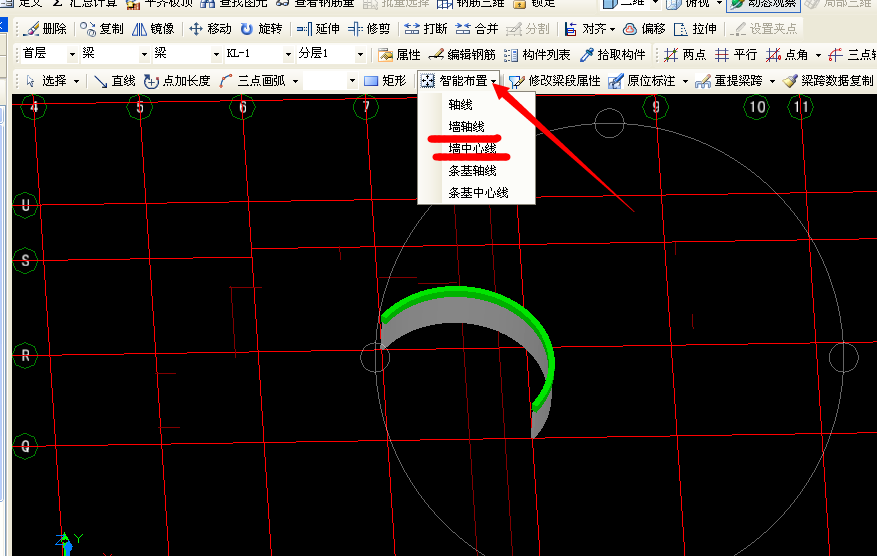

可以先繪制下面的墻體，將墻繪制成上圖形式的弧線形，梁可以使用智能布置就可以，看圖
2014-11-11 14:28:40
-
設計需給定彎折的半徑的。建議分別順或逆小?。ㄝ斎氚霃剑绻O(shè)計為給定比量尺寸也可）
2014-11-11 17:15:09
