論筏板變截面的重要性
我想請教各位大神，筏板變截面那個剖面圖是一個方向變，還是其他另外沒剖到的兩邊也要變？
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納

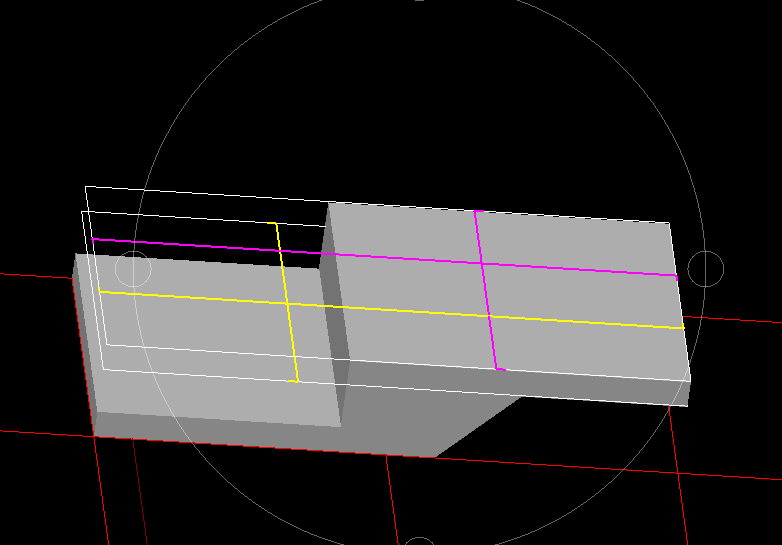

首先您截圖構件應該屬于集水坑構件。軟件操作用集水坑定義，畫圖元后點擊‘調整集水坑邊坡’點擊集水坑垂直邊右鍵按照圖示調整90°；也可以利用筏板，切割局部（集水坑平面）降低筏板‘筏板變截面’處理。
關于您描述的剖面圖的方向問題：是這樣的。但凡剖面設計會標注剖切表示，往往設計認為一個方向剖切能夠說明其思想時只做一個方向的剖切代表（X或y向）。如果較為復雜的構件會在不同的方向剖切的
2014-10-15 08:36:27
-
這樣的問題只有斜面用變截面設置，直面用剪力墻設置。
2014-10-15 07:37:29
-
你好，是的，另外兩個方向也要變。
2014-10-15 08:10:30
-
我想請教各位大神，筏板變截面那個剖面圖是一個方向變，還是其他另外沒剖到的兩邊也要變？
答：廣聯達，兩筏板相交的位置才變的。其它問題看圖紙的大樣和平面圖，是否還存在剖面索引。
2014-10-14 16:13:16
-
看截圖，應該是剖切到的截面改變的，沒剖切到的應該是不變的
不會就這一個剖切圖的吧
2014-10-14 15:40:32
-
這只有選準的兩塊筏板的接觸面才起變化的。
2014-10-14 15:40:48
