暗柱與剪力墻

暗柱寬出剪力墻，這個時候需不需要用剪力墻覆蓋暗柱？

剪力墻與暗柱

在2009鋼筋中，我先用CAD導入剪力墻，再在導入的圖中畫上的暗柱，這時再識別墻。三維看，暗柱與墻有區別。這樣輸入后，鋼筋計算會有問題嗎？問題補充：但是我查看剪力墻鋼筋計算后發現，剪力墻的水平鋼盤計算長度，凈長計算到了暗柱邊，兩邊有暗柱的，則出現了有些計算到了兩邊暗柱邊，有些是一邊暗柱邊，有些則按墻凈長計算。不知是出了什么問題？

剪力墻與暗柱

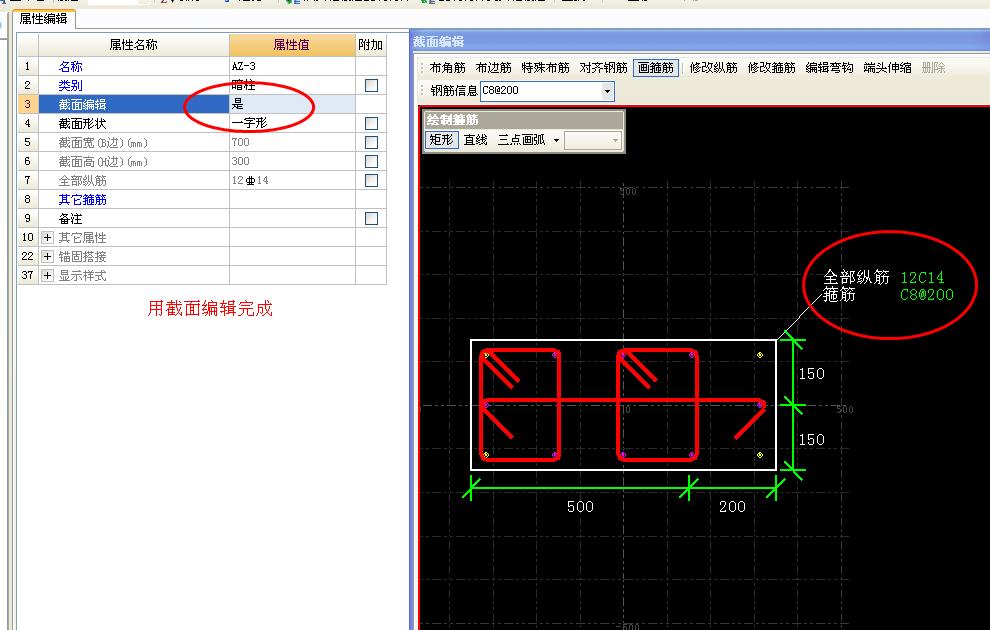

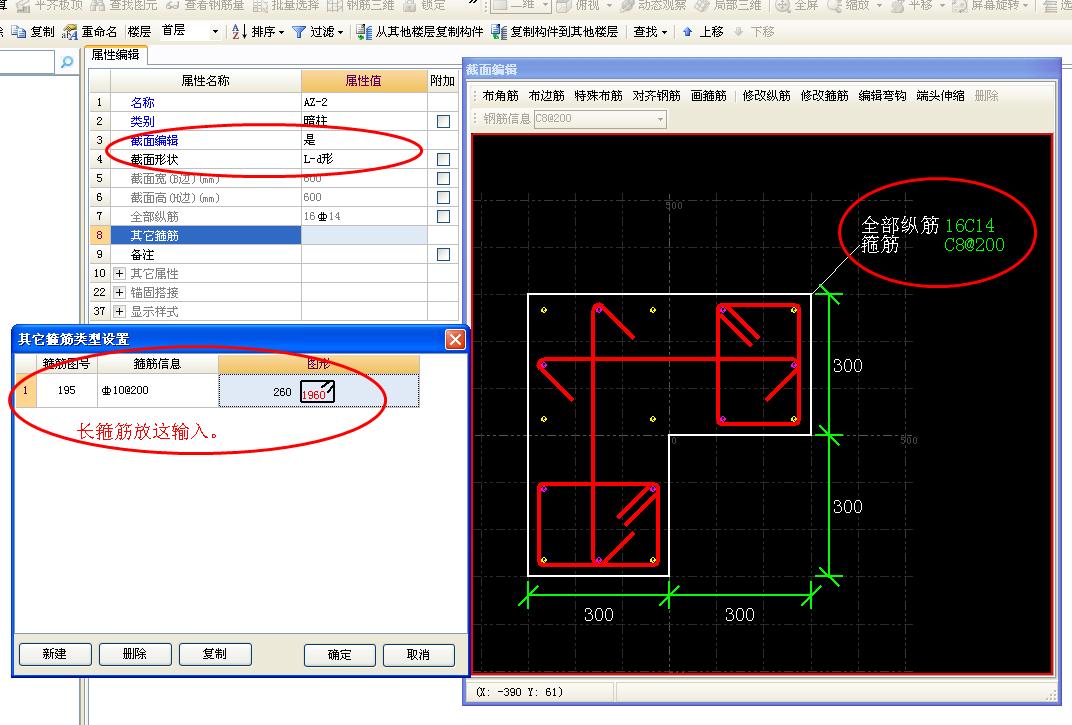

如圖所示，這個方向上的暗柱圖紙上沒有剪力墻，需要想我這樣把暗柱布置上剪力墻嗎？

暗柱與剪力墻水平筋問題

暗柱與剪力墻聯通時，暗柱為布置箍筋，而剪力墻的水平筋卻拉通到暗柱中成為了箍筋。這到底是圖紙的錯誤，還是時代的潮流。沒見過這種東東，柱子不要箍筋，用剪力墻的水平筋代替，這在軟件中如何處理。

剪力墻、暗柱

1.在GGJ中畫上剪力墻和暗柱倒入GCL套項匯總工程量不正確，要將暗柱按柱項目套項匯總后兩項相加才等于剪力墻工程量，兩項的模板相會不會多了。 2.軟件升級后(11.1.1.528)將剪力墻畫好后找不到按墻繪制柱功能了、不知暗柱怎樣才能畫上去。問題補充：獲得5位熱心同行支持、今天我將他們指導的方式重新學習了一遍：設剪力墻開間7.2m進深6.6m、墻高3m、墻厚0.3m、其中四角L形暗柱各邊1M進深中部0.8M； 手工計算剪力墻：(7.2+6.6)*2*0.3*3=24.84M3 其中暗柱：(4*2+2*0.8)*0.3*3=8.64M3 我用GGJ繪上剪力墻、暗柱獲得鋼筋量后導入到GCL按請單編碼、定額套項后匯總報表上剪力墻工量是16.2M3，我只得在導航欄內點柱并定義為墻編碼和定額匯總后報表的量才為24.84M3，請同行們仔細核查一下、該法對嗎、
