云陌誰思
2014-07-30 16:10:03
|
廣東省
鋼筋算量GGJ2013
|
1813查看
2回答
承臺柱帽問題

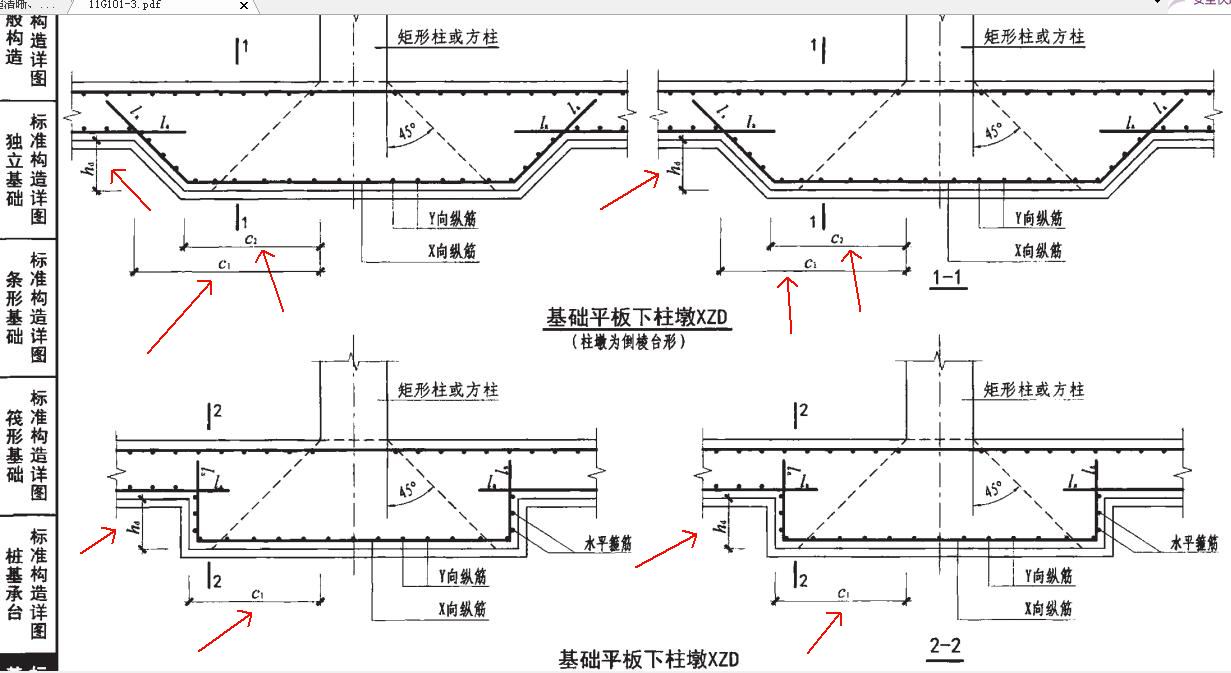

第一張的鋼筋是底筋，后面是第一張的剖面圖，和圖紙中的位置。不知道這樣算不算清楚，麻煩該怎么定義畫法，解答下。
問題補充：您看剖面圖，承臺有兩邊柱帽它一邊是直的，一邊是有斜坡的，能解決嗎？
全部回答
(2)
首答僅用{{minutesHtml}}
-
還是無法全面理解你的設計要求，也只能按大樣剖面圖片進行解釋，供你參考。

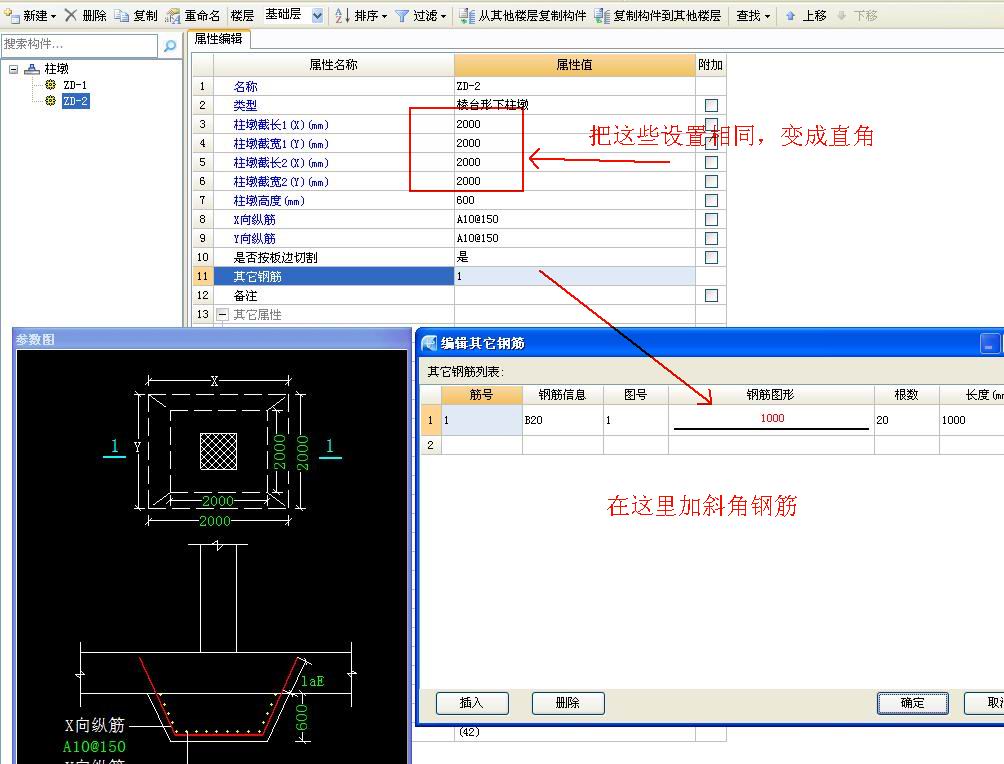

剖面4筏板定義變截面，鋼筋就可以布置計算，或者斜邊的鋼筋在單構件或承臺屬性的其它鋼筋中編輯；

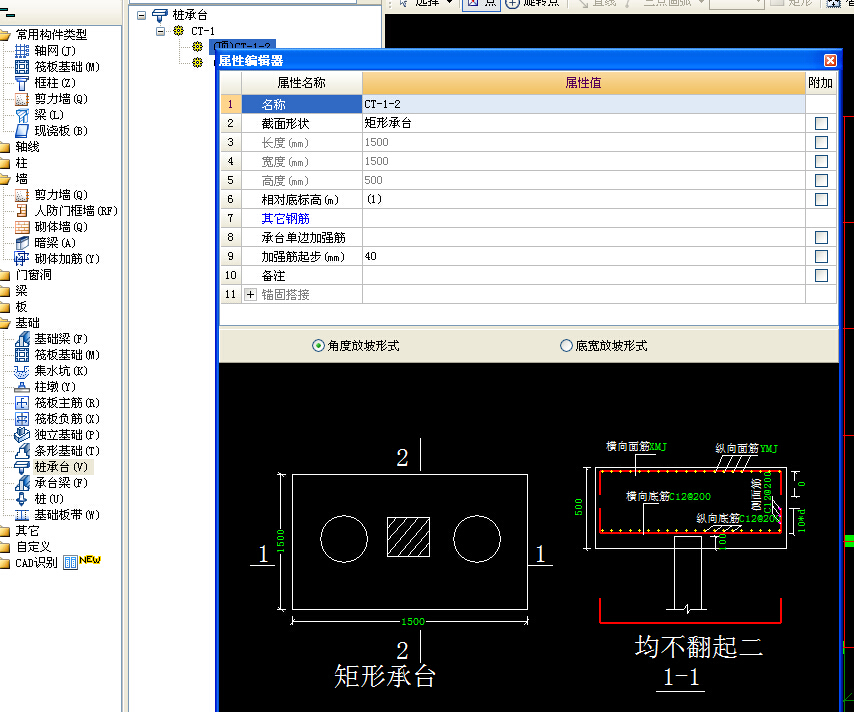

剖面2可以定義承臺進行鋼筋計算。
2014-07-30 16:15:52
-
第一張的鋼筋是底筋，后面是第一張的剖面圖，和圖紙中的位置。不知道這樣算不算清楚，麻煩該怎么定義畫法，解答下。

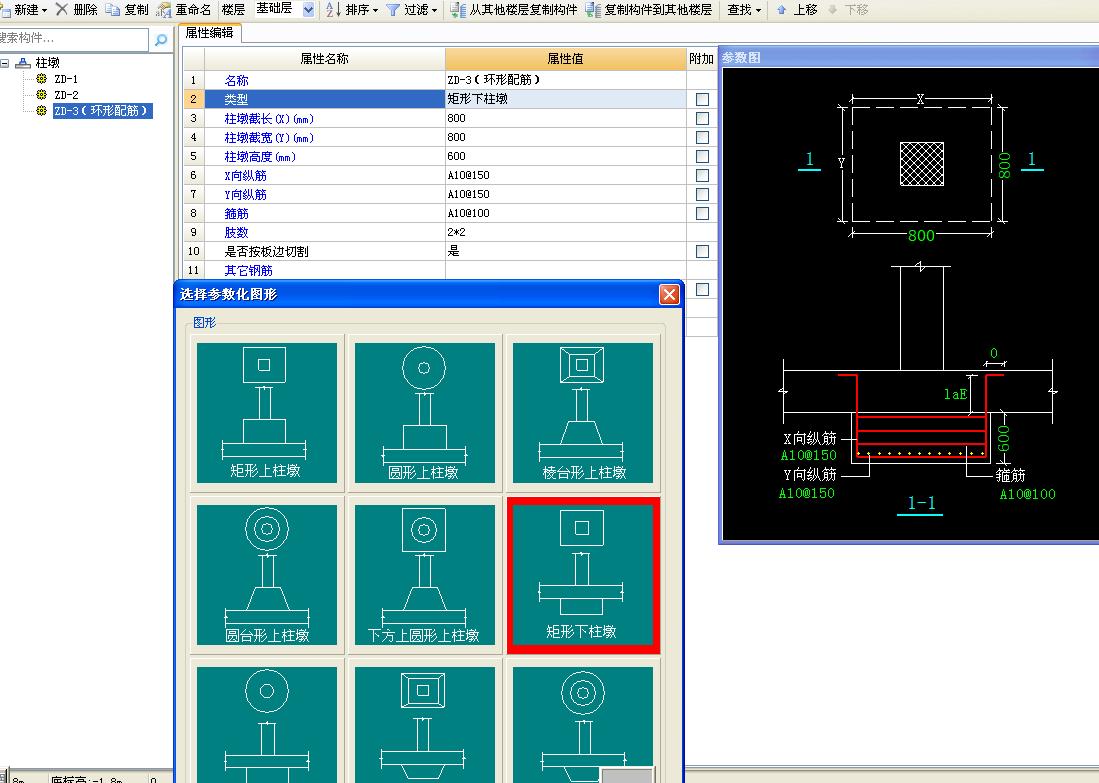

答：用矩形下柱墩，完全可以搞定。側面的C14-200，匯總后要編輯并鎖定的。（如你2013新版的可直接輸入）
2014-07-30 16:40:20
