請問一，如果這個做在筏板基礎上的集水坑外面一圈的藍線是集水坑的坑壁，怎么設置坑壁的厚度呢？二，這么設計有什么用呢？怎么繪制出來？

可以用欄板或自定義線構件來設置集水坑的坑壁厚度，這么設計是在集水坑出筏板時設置的一圈上返檐，在其上做蓋板進行封閉。

采用參數化集水坑，修改數值就可以。

一，如果這個做在筏板基礎上的集水坑外面一圈的藍線是集水坑的坑壁，怎么設置坑壁的厚度呢？

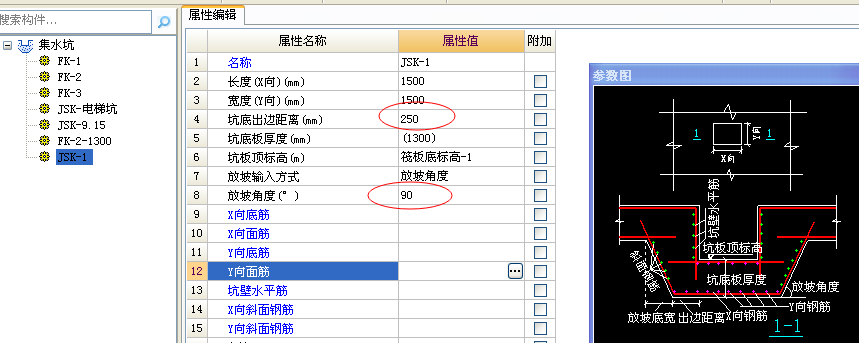

在定義集水坑時，該厚度就是屬性里的“出邊距離”，直接在出邊距離后面輸入即可，如果外面四周不放坡時，放坡角度輸入“90”即可。不能只看該平面圖定義，應該看該集水坑詳圖及剖面圖定義。

二，這么設計有什么用呢？怎么繪制出來

一般情況集水坑外面一圈的藍線是不需要畫的，你這個圖畫的有點多余。另外定義集水坑應該看結構施工圖，結構施工圖中一般都有集水坑詳圖及剖面圖的，或者選擇圖集中的詳圖。
