Jackie
2014-07-23 15:08:35
|
廣東省
鋼筋算量GGJ2013
|
3875查看
2回答

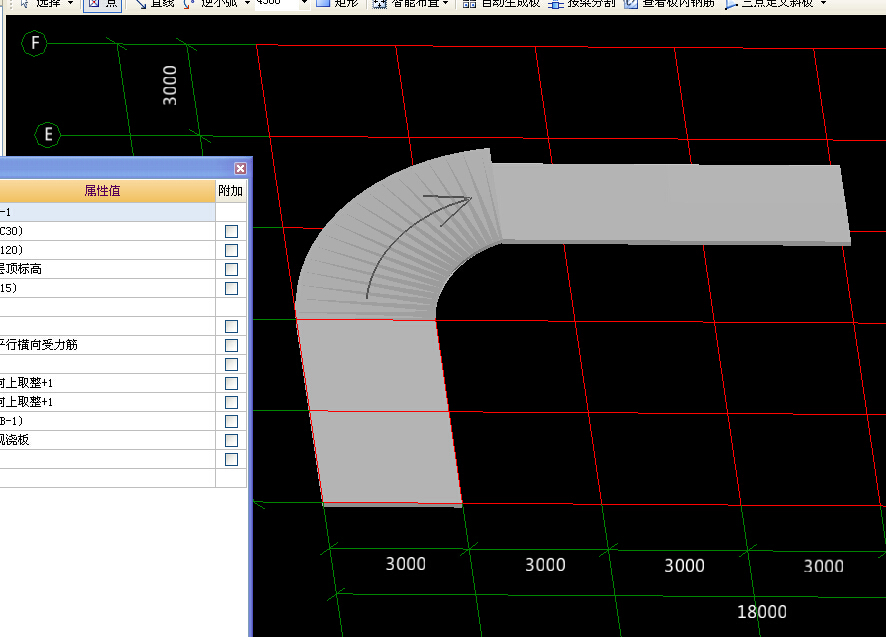

如圖的扇形汽車坡道要怎么畫？求高手幫助
用現澆板畫就出現多點標高不準，用螺旋板畫旋轉角度不能掌握
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
用螺旋板布置，在螺旋的右上方缺口目前軟件還無法處理，就讓多計算一點鋼筋吧。
“不是開板洞的問題，用螺旋板畫達不到我想要的布置范圍，左邊的箭頭所指的是坡道下端，但是不與圓心平齊，螺旋板的旋轉角度拿捏不到”就目前軟件的功能，也確實是存在不盡人意的問題。
2014-07-23 15:32:48
-

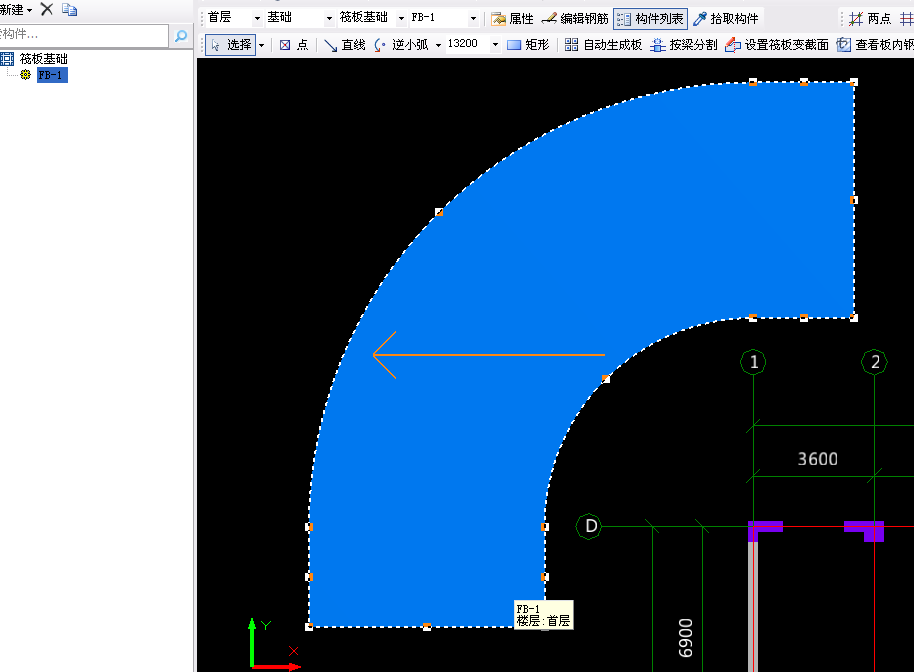

根據您的截圖分析：坡道凈寬3500，螺旋板中心線半徑9700，內弧半徑6200，外弧半徑13200，先畫1/4的外弧再畫1/4圓的內弧畫出1/4圓。
定義圖示板厚度，軟件操作：以圓心點開始從左向上畫，點擊圓心+shift彈出對話框X-6200，輸入6200順小弧，點擊圓心+shift，對話框Y6200；直線，點擊圓心+shift，對話框Y13200，異小弧點擊圓心+shift，直線封閉板塊。端頭延伸板塊畫圖元后三塊板合并，三點定義斜板
2014-07-23 16:10:35
