關于U型箍筋及板負筋的問題
求前輩解答
全部回答
(3)
首答僅用{{minutesHtml}}
-

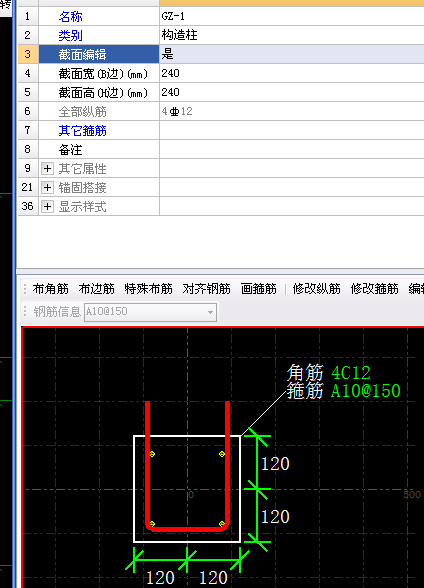

已采納根據您的截圖和描述：1、負筋識別圖元與板邊不垂直（斜的），若負筋圖示的信息正確您不妨點擊負筋會反映出它的范圍線框找到小方點調正即可。2、框架柱邊一定是構造柱，在構造柱屬性編輯箍筋，方法：特殊布筋在構造柱靠近上方（框柱區域點擊布置2縱筋然后對齊畫箍筋（直線），點擊箍筋右鍵編輯彎鉤下拉無彎鉤后刪除上邊縱筋；或在其他綱筋63#圖形輸入圖示尺寸扣減保護層+錨固
2014-07-18 18:03:54
-
板筋變斜了 是因為你在提取負筋支座時候，支座線是斜的，建議你在這段手動布置負筋
那U型筋正如上面所說，你自己手算哈 單構件輸入
2014-07-18 18:00:46
-
柱子的U型箍筋可以在單構件里輸入
2014-07-18 17:50:36
