首先，柱、梁、砼墻、板等構件都已經繪制好（磚混結構時，則必需先繪制好承重墻），CAD圖也已經導入并分割好。然后在CAD圖管理中點選板筋圖。檢查板筋圖的樓層編號與繪圖區的樓層號是否相同。然后就可以開始板筋的識別操作了。

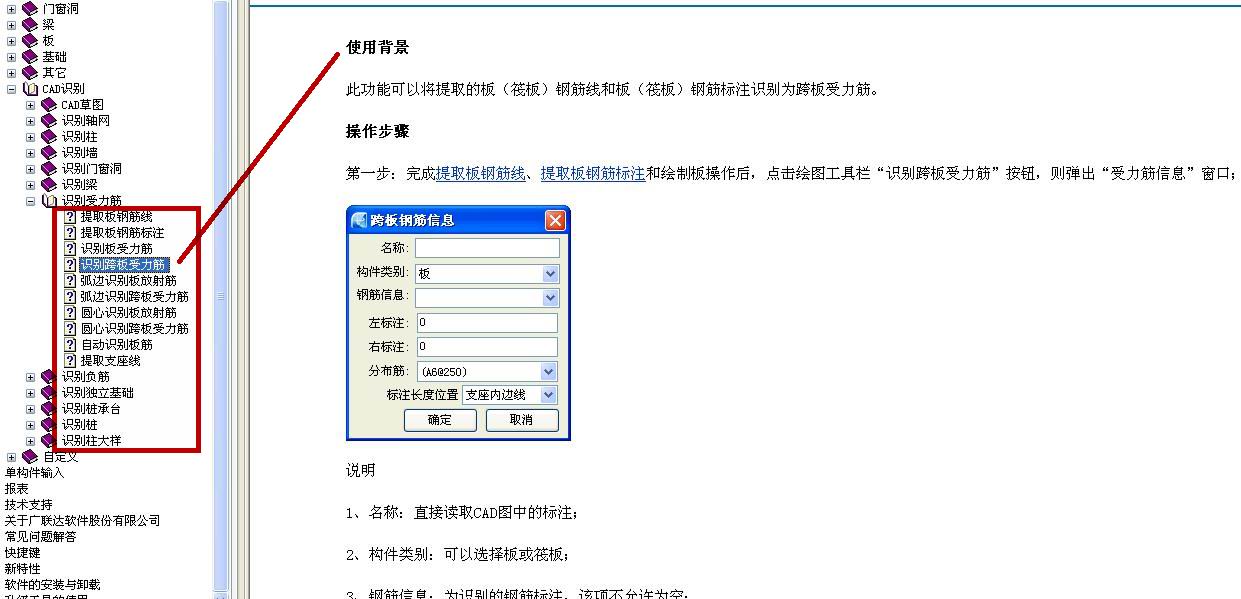

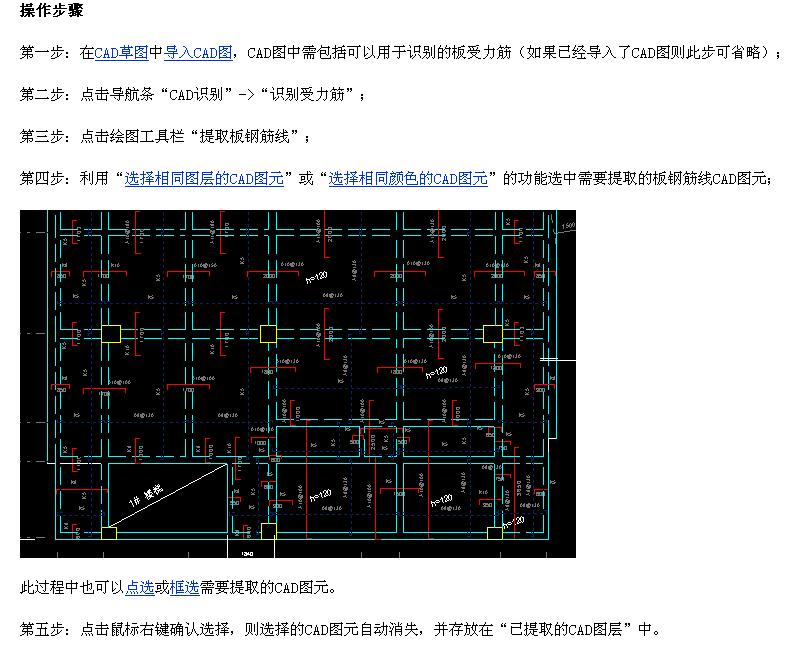

提取板筋線——提取板筋標注——提取支座線——自動識別板筋，按提示操作。OK！板筋識別完畢。注意，還沒完呢，還得根據板筋校核的結果進行檢查修改：布筋重疊、沒有識別出的板筋、識別錯的板筋等等。慢慢來吧，朋友。
