GGJ13梁原位標注表中A1A2A3A4問題

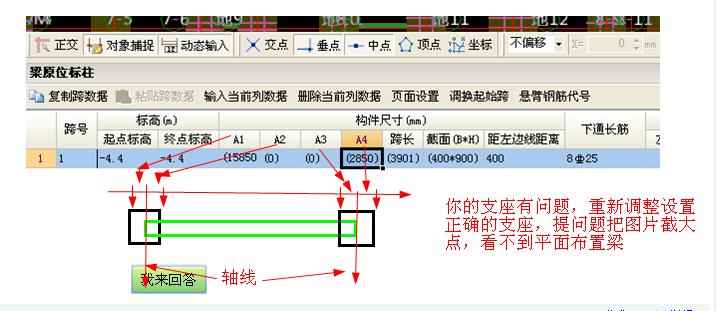

匯總鋼筋示提示錯誤梁，在用GGJ13的時候遇到以下問題，請教高手給分析下原因。還有A1 A2 A3 A4是什么意思，表示的是什么？
問題補充：A1+A4的長度大于跨長了
全部回答
(8)
首答僅用{{minutesHtml}}
-
已采納
答：你好：
梁的表格標注里A1 A2 A3 A4是指：
A1列是輸入左支座軸線外的寬，
A2是輸入左支座軸線內的寬；
同理A3是輸入右支座軸線內的寬，
A4是輸入右支座軸線外的寬；
這是單跨梁而言。
如果說是多跨梁,在第一跨中,A1、A2也同樣指左支座，而右支座軸線內輸入A3，在第二跨的左支座就是第一跨的A4。以止類推。
2014-04-04 08:40:53
-
懷疑你梁支座設置錯誤，你重新提取梁跨試試。
2014-04-04 08:42:04
-
答：你的軸線或作為支座的構件的基線問題。你如果想真正解決問題，要從平面圖中該梁支座入手處理。最好把截圖框大，包含所在梁的周圍環境。這樣可看是否梁放在剪力墻上，而系統無法解析所致。
2014-04-04 09:07:57
-
2014-04-04 09:06:05
-
1、重新手動設置支座或者重新布置該梁就不會出現
2014-04-04 11:25:09
-
自己默認就好，不要調把。
2014-04-04 08:53:48
-
A1, A2,A3,A4表示梁的支座，你的支座尺寸輸入有誤，請檢查修改。
2014-04-04 09:30:06
-
1、從你對1、2、3樓的追問看，你畫的是基礎梁，不是框架梁。
2、你畫的基礎梁沒問題，只是基礎梁的鋼筋長度與你圖紙上的長度不一樣，用下面方法處理下，你試試看。
3、基礎梁在以承臺為支座時，是按整個承臺為支座考慮的，比如軸距為3米，承臺為1米的方承臺，基礎梁在兩個承臺間的凈長為2米，可軟件計算鋼筋的長度是基礎梁的凈長+兩個承臺的寬度+錨固長度=2+1*2+錨固長度。這對于通長布置的基礎梁來說是正確的；但對于現場大多數都是基礎梁的凈長+錨固長度=2+錨固長度來說，你就得先布置上鋼筋，然后編輯鋼筋，修改長度和箍筋、拉筋的數量，鎖定，然后通過復制功能進行復制。
2014-04-04 09:38:50
