兩個梁之間的剪力墻怎么設置

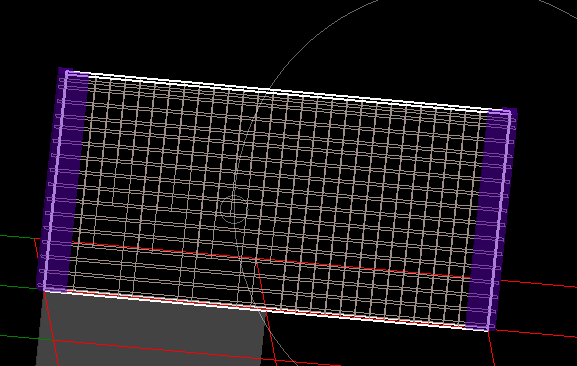

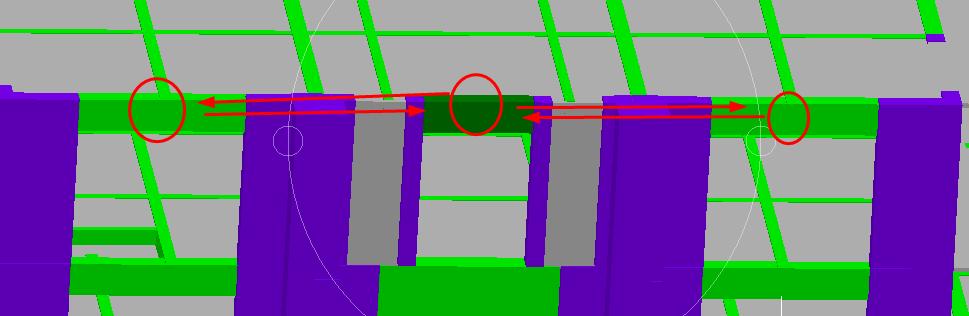

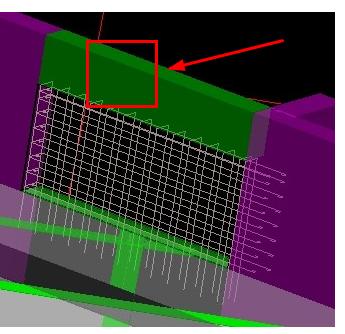

如圖，節點1的鋼筋怎么設置呢，朝上的垂直鋼筋始終伸不到梁里面去，我該怎么設置呢？請教！
問題補充：各位，我是想請教上部伸入梁內的lae怎么設置？謝謝！
全部回答
(5)
首答僅用{{minutesHtml}}
-
框架梁定義布置看看
2014-03-08 11:10:32
-
上邊不是連梁呀，用框架梁定義布置看看。
墻的頂標高不要設置，按默認值就可以了。
也可以將墻的頂標高設置為層頂標高。
框架梁就不是這樣的深綠色！
檢查墻屬性中的頂標高吧。
框架梁在三維中也不會變成連梁的顏色的?。?！
2014-03-08 10:55:52
-
定義墻的高度 為 梁頂標高 試試看；
2014-03-08 10:55:59
-

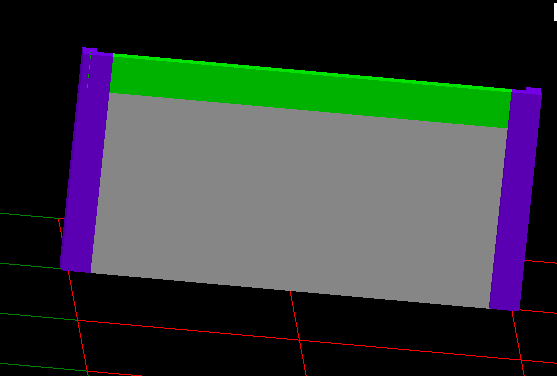

你的草綠色的是用什么構件定額布置，好象是用暗梁布置，另外可能你也調整的剪力墻的頂標高，這樣剪力墻的縱筋就是計算所設置的頂高位置了。
2014-03-08 10:58:51
-

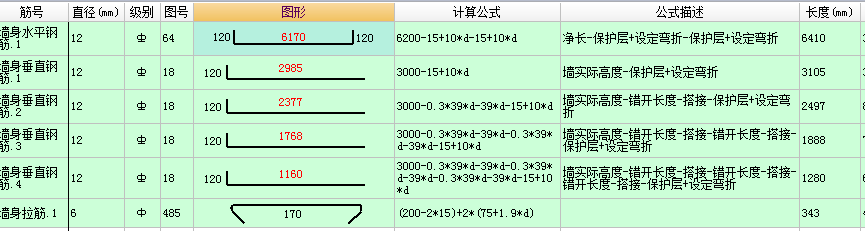

剪力墻鋼筋上部伸入梁內的長度鋼筋三維是看不見的，軟件按規范要求自動扣減，剪力墻向上插筋節點設置中沒有，要想驗證剪力墻上部插入梁內的長度可匯總之后在編輯鋼筋中看剪力墻縱筋長度，如果沒有達到圖紙要求，可在編輯鋼筋中將縱筋長度按實際改過來就行了。
2014-03-08 15:00:12
