廣聯達獨立基礎怎么畫
問題補充：上面寫的是坡形基礎，我看圖那不是階形基礎嗎
全部回答
(4)
首答僅用{{minutesHtml}}
-
已采納

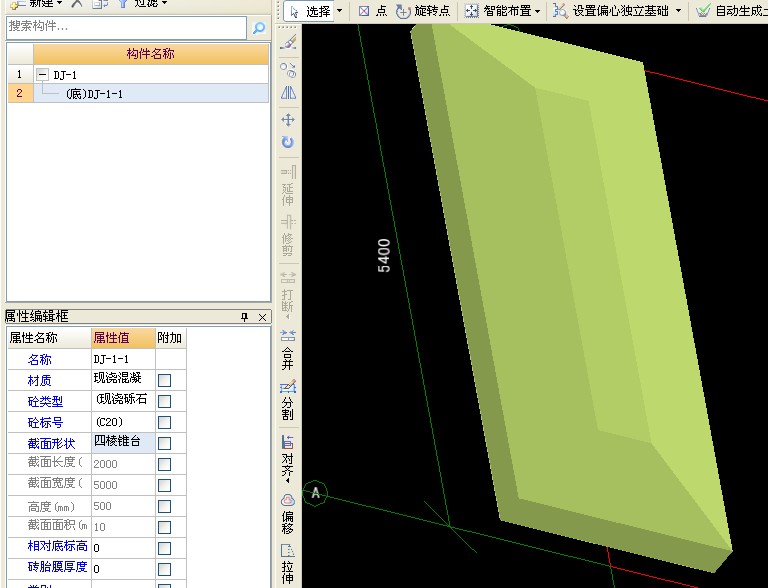

根據設計直接定義獨立基礎，再定義參數化獨立基礎單元，按設計的平面位置畫圖布置即可。如圖

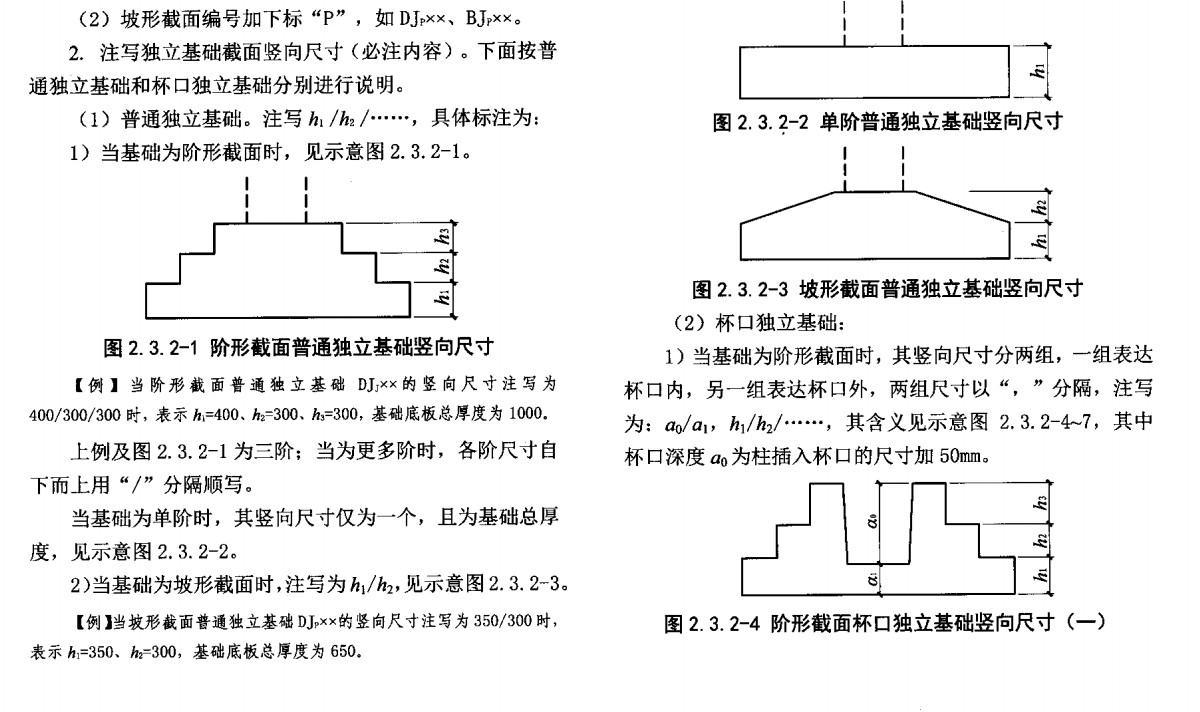

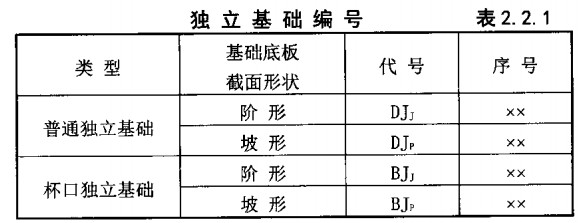

該基礎是坡形基礎還是階形基礎，應該根據施工圖設計中的標注及如圖所示的“獨立基礎平法施工圖制圖規則”中的表示方法進行判斷。
2013-12-16 09:00:08
-
已采納從這個平面圖中看不出是什么形式的基礎，需要看剖面圖判別的。
2013-12-15 16:09:10
-
已采納應該是獨立基礎上有2根柱子和一條暗梁
2013-12-15 16:49:59
-
已采納定義獨立基礎，按坐標偏移畫構件。
2013-12-15 16:08:11
